质量点在很多分析会起到很大的作用,可以简化模型,缩小计算量,加快计算速度。比如某些结构 ,建模的时候无需考虑其外形,但是在动力分析的时候,必须考虑其质量对整体结构的影响,这个时候可以通过直接附加质量点的方式进行模拟,如何附加,已经如何检验附加后的质量,这是很多初学者会感到迷惑地方。简单算例一个,看下图所示:

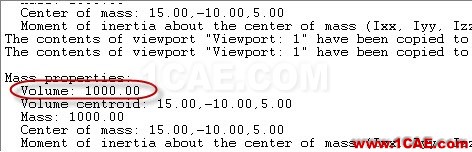

上图是一个10×10×10 的立方体,密度为1,施加X方向的初速度1,在interaction?？橄录觳槠浣峁固宓南喙刂柿克俣?可得到相关的质量参数, 1000

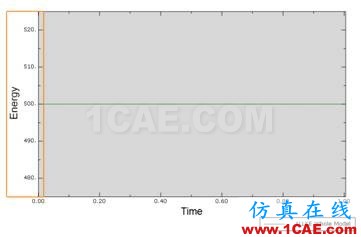

理论可得出1/2*m*V*V ,得到相关的动能为500 在后处理中可以查询其相关的动力学信息。
加入质量为1000的质量块:所有的操作都在intercation?？橄碌耐瓿?
1、加入参考点RF

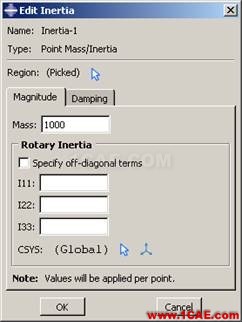

2、在参考点上加入质量点
Tools-special-Create-Point mass/intertia
3、将新加入的质量点 Coupling到一个相应的面之上 ,否则该质量点悬空在!

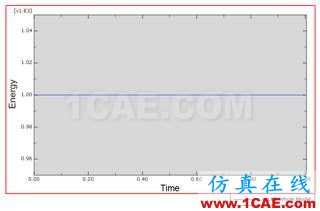

一定要记得将在初始速度中考虑该参考点,重新计算,可得到 动能 1000,结果没有问题。

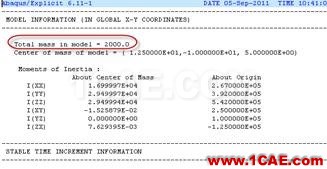

Note:在Abaqus CAE下如果通过quere Mass property,是不考虑质量点的,所以查询的时候,显示的仍然只有500,切记! 要检查质量,请开打status 文件,会有质量的提示。
