解决橡胶大变形网格畸变，ABAQUS有绝招（下）

2016-12-27  by:CAE仿真在线  来源:互联网

在《解决橡胶大变形网格畸变,ABAQUS有绝招(上)》中介绍到,运用ABAQUS中的map solution功能和强大的前处理软件ANSA以及ABAQUS/CAE联合操作,可以实现大变形中由于网格畸变而导致的计算不收敛问题,本文将进一步介绍,map solution的实现方法和橡胶大变形实例的操作。

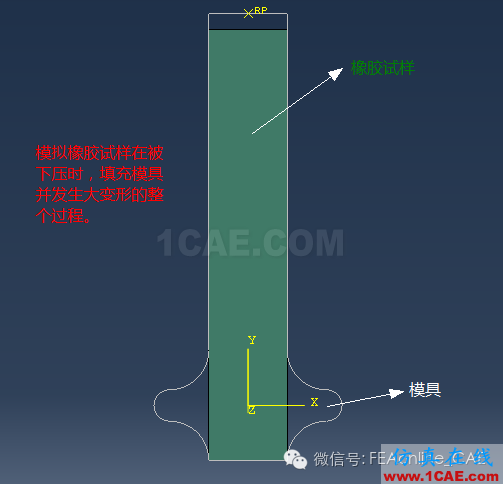

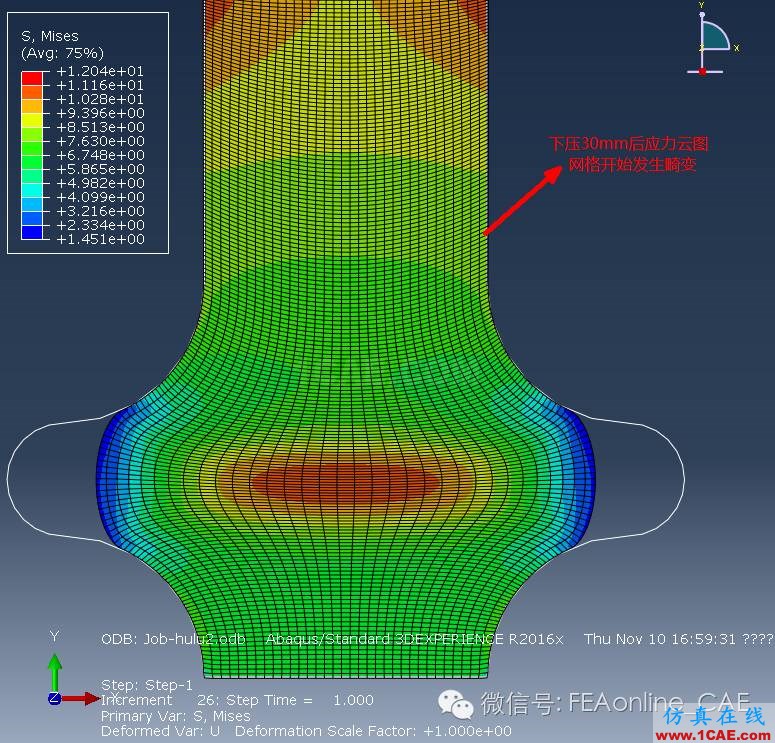

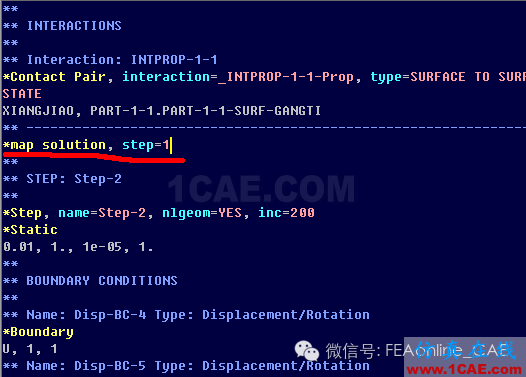

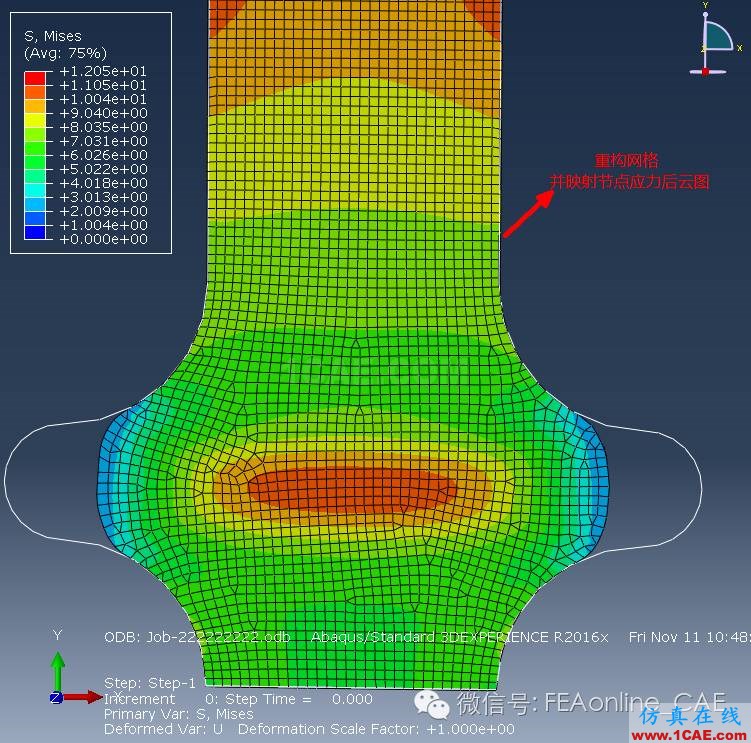

在上篇文章中讲到,试样被下压30mm后进行重构网格,之后导入ABAQUS/CAE中进行前处理的重新设置,最后将map solution命令写入INP文件中,如下图所示。

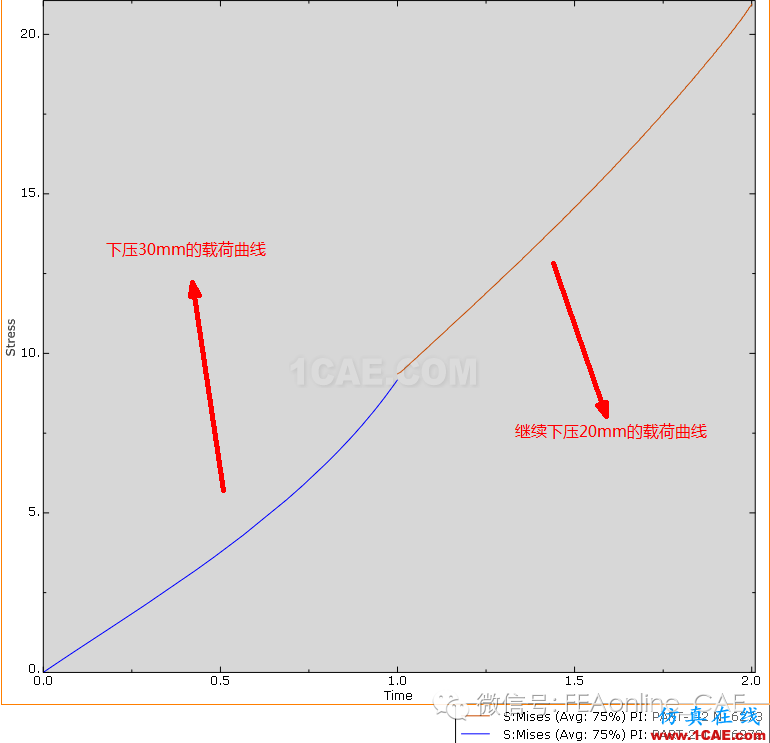

提取试样顶部中间节点的载荷曲线可以看到,由于map solution的将节点应力映射到新的网格上,两个模型的载荷曲线基本达到首尾相连的状态,少量的误差也是在可接受范围之内的,这样就通过映射网格节点数据的方法,对畸变的网格进行重新划分,使得模型能够成功的完成整个下压50mm的大变形过程。

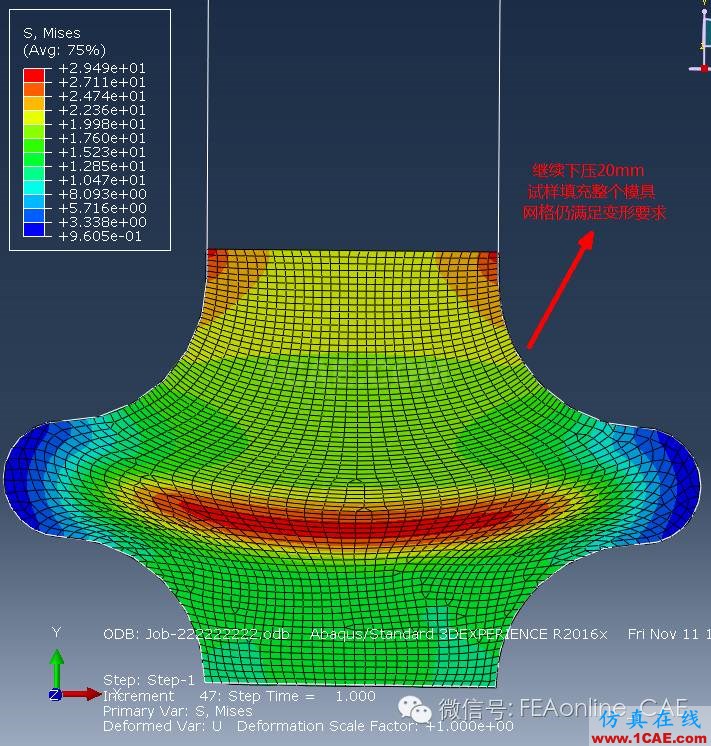

变形后应力云图如下图所示,可以看到,由于重构了网格,橡胶的填充效果比较理想,并没有出现大的畸变和因此导致的不收敛情况发生。

可见,对于大变形中的网格畸变问题,我们只要运用ABAQUS的map solution功能,并结合强大的前处理软件ANSA以及ABAQUS/CAE联合作用,便可以在网格发生畸变之前进行重构,并映射前一步结果,再通过重启动分析使计算继续的进行下去,使得网格畸变不再是影响大变形不收敛的限制性因素。
