搜索ABAQUS CMA-快速实现复合材料建模
2016-12-01 by:CAE仿真在线 来源:互联网
ABAQUS CMA?？槭亲庞糜诟春喜牧掀滩憬５墓ぞ?不仅可以高效实现复合材料的快速建模,并且可以查看在实际复杂生产工艺下的诸多问题。本文将为大家介绍CMA快速建模的实现过程。
1. 在abaqus中复合材料参数的定义
Mechanical→Elasticity→Elastic
Type menu → Lamina
2. 创建网格模型
CMA模块是基于网格进行建模,因此在使用CMA之前需创建网格模型。
3. 铺层创建
ABAQUS CMA可以方便选取铺层区域、坐标系及加工点
Ply region:选取铺层区域
在壳体上选择一点作为种子点,种子点必须在选择的Ply region上
选取坐标系
创建不同的铺层角度

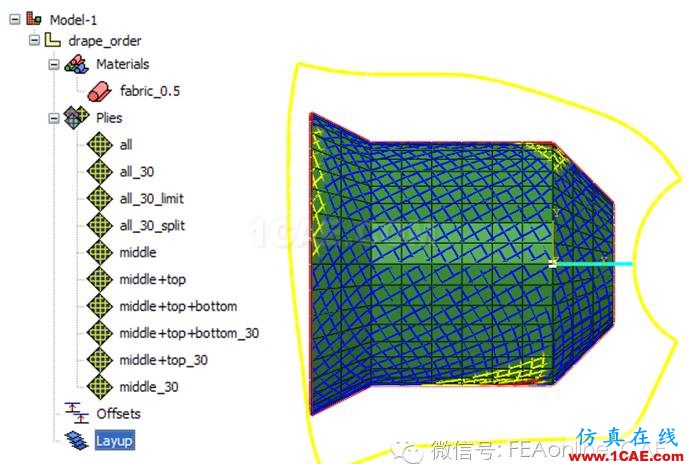

4. 查看铺层模型
通过采用不同的颜色表示区域的可制造性,蓝色表示铺覆正常,黄色表示轻微起皱,而红色表示严重起皱。
