搜索ABAQUS子程序UMAT简单应用例子
2016-11-14 by:CAE仿真在线 来源:互联网
随然ABAQUS材料库中的材料参数能够满足大部分的工程应用,但有的时候我们需要自己定义特定的材料参数满足我们的分析需求。ABAQUS子程序中的UMAT能够满足我们在这方面的需求。
本文以一个简单的材料本构来说明ABAQUS中UMAT的应用。本文采用简单的单轴拉伸,采用线弹性本构。E=206000Mpa,u=0.3。左端约束,右端施加均布力q=1。

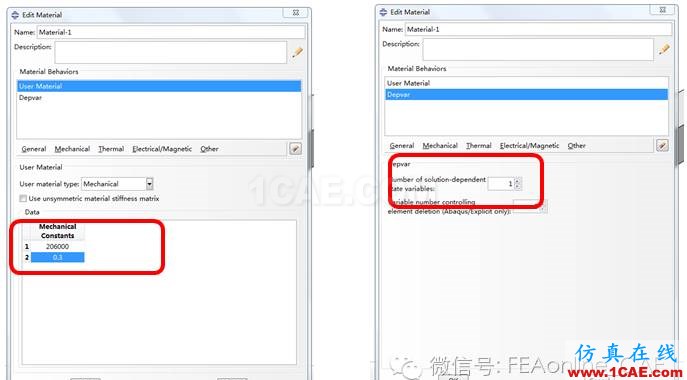

材料本构如下图所示,使用User Material ,空格处填入206000和0.3,代表 PROPS(1),PROPS(2)。由于本例中不使用状态变量,所以在Depvar中填入大于0的数即可。
其它分析步骤与一般ABAQUS分析相同。最后画好网格的模型如下图所示:

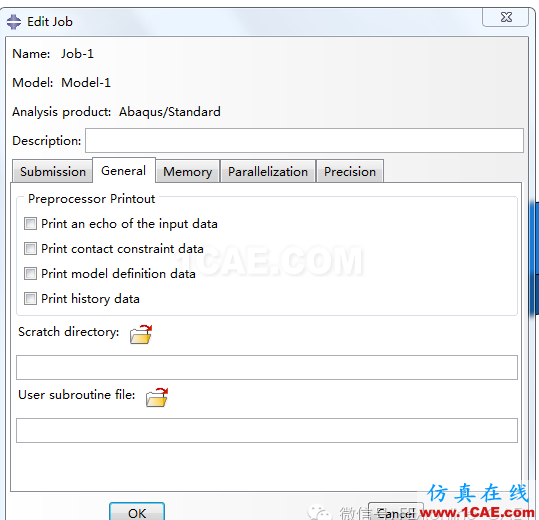

ABAQUS调用子程序的方法有很多种,这里我们只介绍一种简单的方法。在创建Job的时候使用User Subroutine file 即可。具体操作如下图所示:

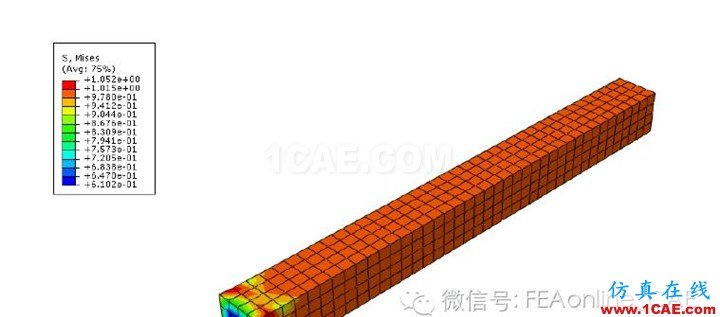

最后提交计算,结果如下图所示:

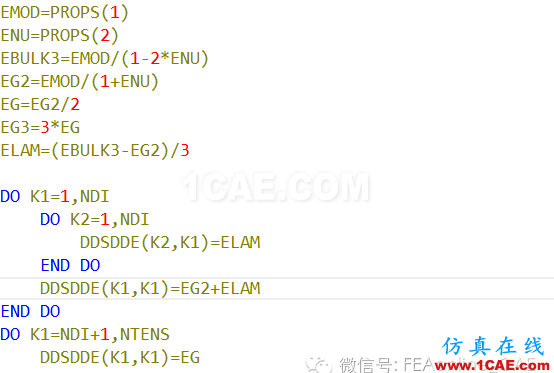

可见UMAT的本构与ABAQUS使用的本构计算的结果基本一致。文末附部分本构程序:
