搜索ABAQUS后处理中如何移动图例的位置？
2016-11-14 by:CAE仿真在线 来源:互联网
大家在ABAQUS中计算完数值模型后,都会写论文或者报告,对分析结果的表现形式肯定免不了有云图,有时图例的位置却不是想要的,那如何处理呢?今天给大家分享一下在后处理中如何移动图例。
图例默认的位置位于左上角
通过以下的方法,可以实现图例自定义位置

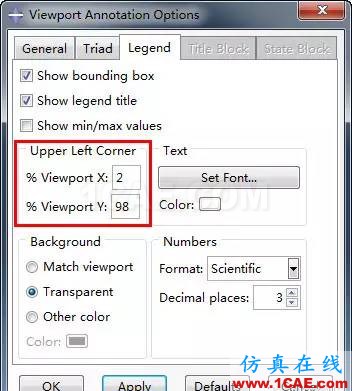

Viewport—Viewport Annotation Options—Legend
在 Upper Left Corner中可以通过输入图例左上角位置在X向和Y向相对Viewport宽度和高度的比例来实现移动。
%Viewprot X: 表示图例左上角在X向相对Viewport宽度的比例,向左移动数值增大。
%Viewprot Y: 表示图例左上角在Y向相对Viewport高度的比例,向上移动数值增大。
通过调整这两个百分比值,就可以实现图例位置的自定义了。

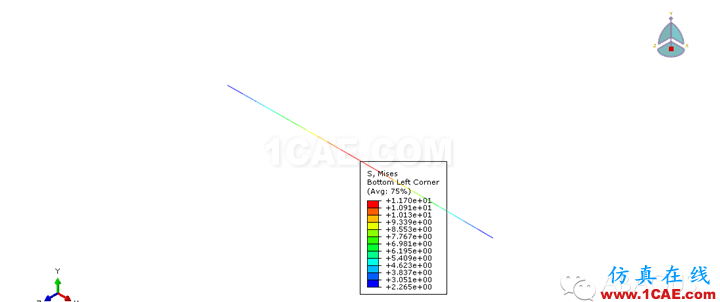

当设置 %Viewprot X: 50,%Viewprot Y: 50 时 显示的效果是这样

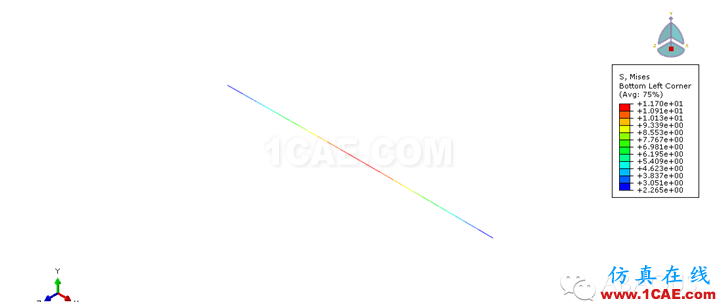

当设置 %Viewprot X: 85,%Viewprot Y: 80 时 显示的效果是这样
