Abaqus中疲劳扩展VCCT技术实例演示

2016-10-27  by:CAE仿真在线  来源:互联网

问题描述

?   1.如图所示的双悬臂梁试样,两个梁的尺寸、材料均相同,尺寸为0.1m长,0.0015m厚,0.02m宽,使用忽略厚度的胶层粘接到一起。材料的弹性模量为E1=13530MPa,E2=9000MPa ,E3=9000MPa,泊松比为μ12=0.46,μ13=0.24,μ23=0.24,剪切模量为G12=4500MPa, G13=3300MPa , G23=4500MPa 。

a)   对梁1的A端施加位移载荷U1=0,U2=0.006m

b)  对梁2的B端施加位移载荷U1=0,U2=-0.006m

创建几何模型

定义接触特征

定义接触,并且定义限制分离区,如红线所示。

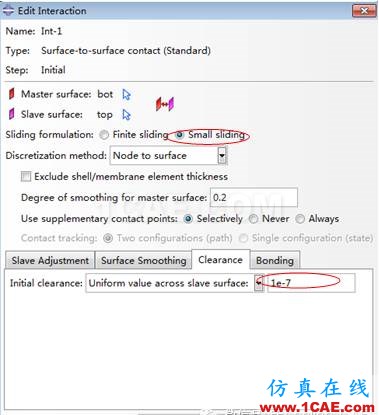

在模型树中,打开interaction,双击Int-1,弹出对话框Edit Interaction,修改其中的设置,如图中标出

定义损伤准则(在Abaqus/CAE中不支持vcct定义)

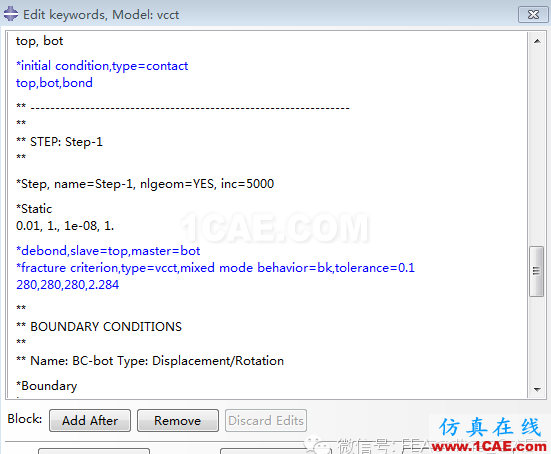

model->editkeywords->vcct,打开关键字编辑对话框,如图插入标记,插入蓝色关键词。
