用ABAQUS直接划分得到网格不尽人意,而我们希望得到是如图2所示的规整网格。
图1 ABAQUS直接mesh得到的网格

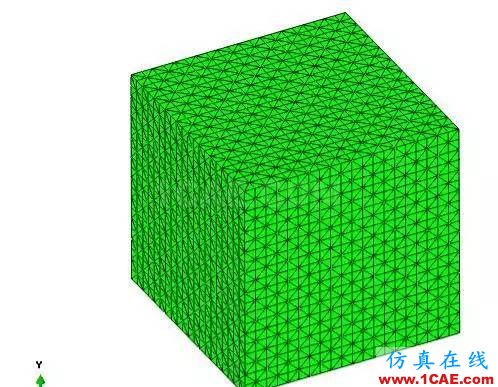

图2 期望的规整网格
现在step by step来讲一下如何生成图2所示的规整有限元网格:
step1:在ABAQUS/CAE中结合切割操作建立图3所示的标准单元网格。不难发现,图2的网格是由图3所示的标准单元网格在X、Y、Z三个方向进行阵列而成的。

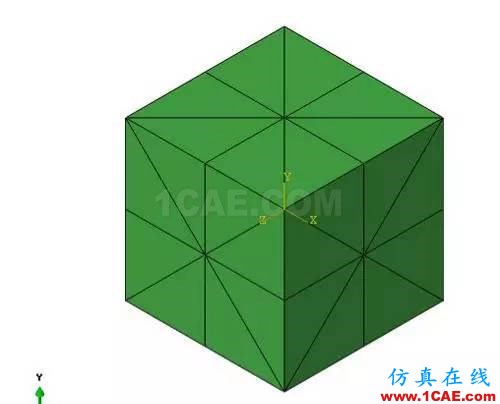

图3 标准单元网格
step2:提交生成.inp数据文件。
step3:进行如下操作File / Import / Model,导入刚生成的.inp数据文件,得到孤立网格模型,如图4,并进入Assembly模块,对孤立网格模型进行阵列操作,阵列后如图5所示。
图4 阵列操作前

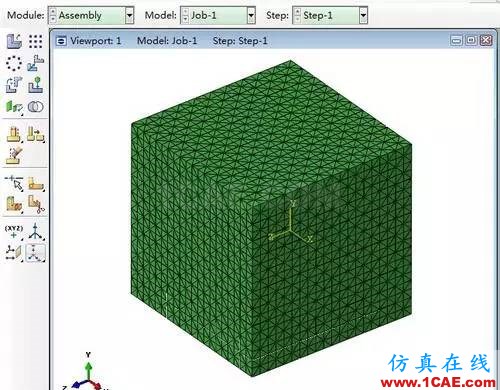

图5 阵列操作后

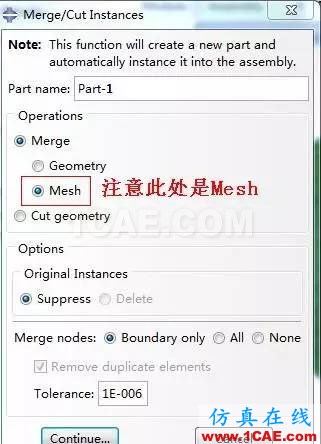

step4:必须注意的是此时得到的图5网格各个单元是独立的,无连接关系,即没有共用节点和共用边。因此,用进行Merge操作以消除重合节点及边。如图6所示。
step5:提交输出新模型的Inp数据文件,操作完成。
