ABAQUS中两种模拟弹簧的方法

2016-10-26 by:CAE仿真在线来源:互联网

在利用ABAQUS对复杂结构进行有限元分析时,通?；崾褂玫傻ピ懈斩鹊刃Щ蚣跽窀衾胱爸玫哪Ｄ狻?

下面将以图中所示模型为例,介绍ABAQUS中两种定义弹簧的方法:

一、问题描述

1)基础尺寸:

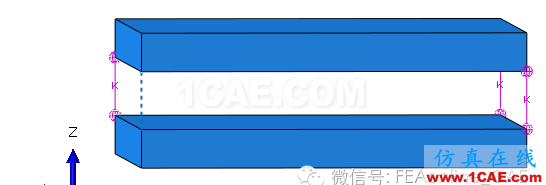

图中所示模型由两个Part组成且二者形状尺寸完全一样,间距5mm;

2)连接关系:

Part2模拟地基,Part1模拟被隔离的设备,四个角点处分别通过弹簧连接模拟减振器;

3)边界条件与载荷

Part2下表面固定,Part1上表面施加0.05Mpa的均布压力。

二、模拟弹簧的方法

方法一:定义Spring单元

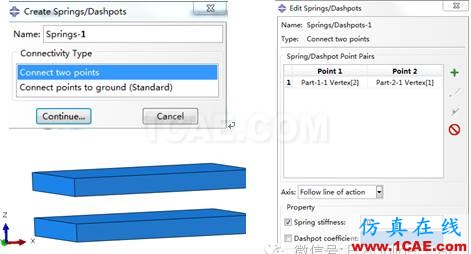

在ABAQUS/CAE中进入Interaction模块,在菜单栏中选择Special>Springs/Dashpots>Manager,进入弹簧阻尼单元管理器,点击Creat创建Connecttwo points弹簧,依次选择Part1和Part2相对应的两个角点,确定后输入弹簧刚度10N/mm,点击OK完成Spring单元的定义。

(1)创建WireFeature方法二:定义WireFeature

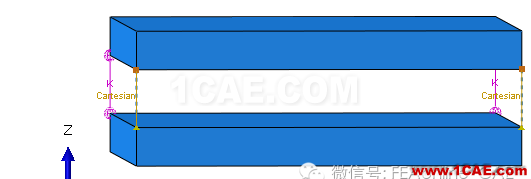

在ABAQUS/CAE中进入Interaction?？?在工具条中选择(CreatWire Feature),在弹出的对话框中点击“+”,依次选择Part1和Part2相对应的两个角点,点击OK确定;

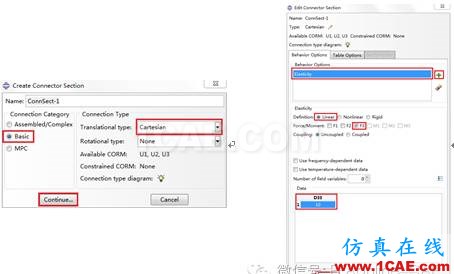

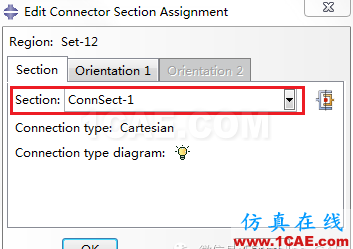

(2)为WireFeature赋予属性
