Abaqus中利用橡胶实验数据获取本构函数曲线

2016-10-27  by:CAE仿真在线  来源:互联网

ABAQUS软件中有多种橡胶材料的本构模型,材料本构模型与试验数据的关联程度直接影响橡胶分析的精度。ABAQUS提供自动材料评估工具,该工具不仅能够使用试验数据拟合出所选本构函数(应变能函数)的参数,而且还能将本构函数曲线与试验数据(名义应力-应变曲线)绘制在同一图表中,便于对比拟合效果。

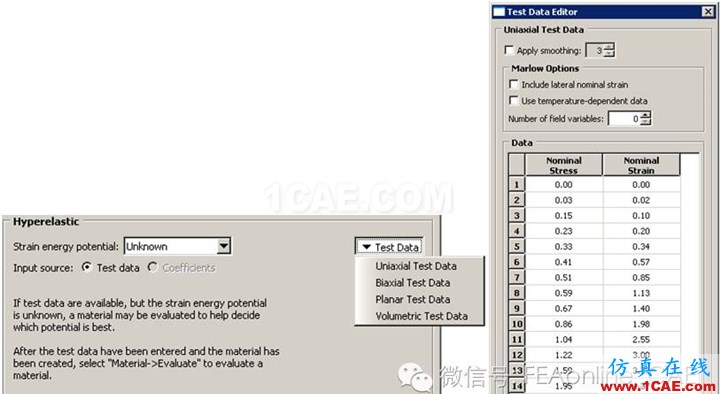

1、选择超弹性材料,输入源为:Test data。

2、分别输入单轴、双轴、平面或其中一种试验数据,如下图单轴拉伸试验数据。根据试验数据种类的多少选择不同的本构模型。

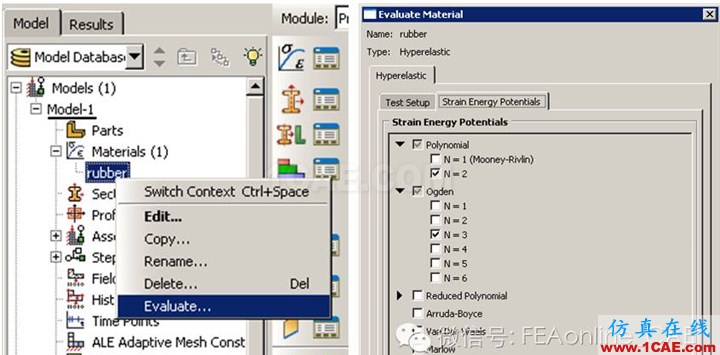

3、返回模型树,使用Evaluate 功能来评估多种应变能函数。

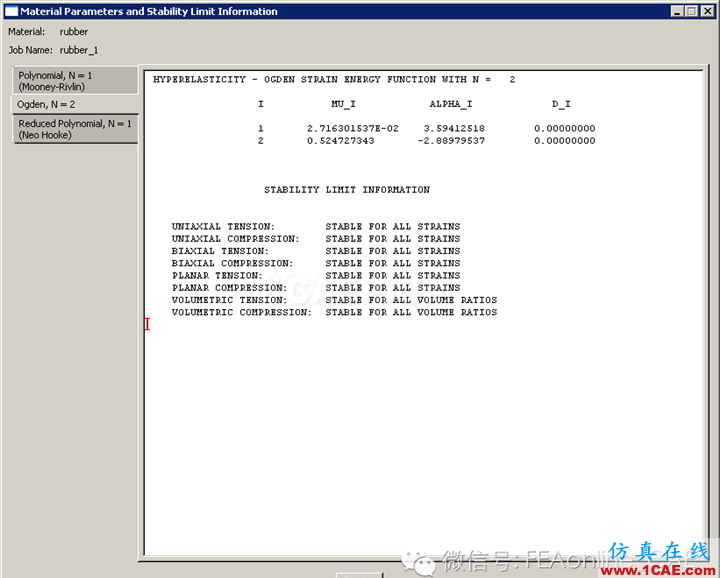

4、查看拟合出不同应变能函数的参数及其数据稳定范围

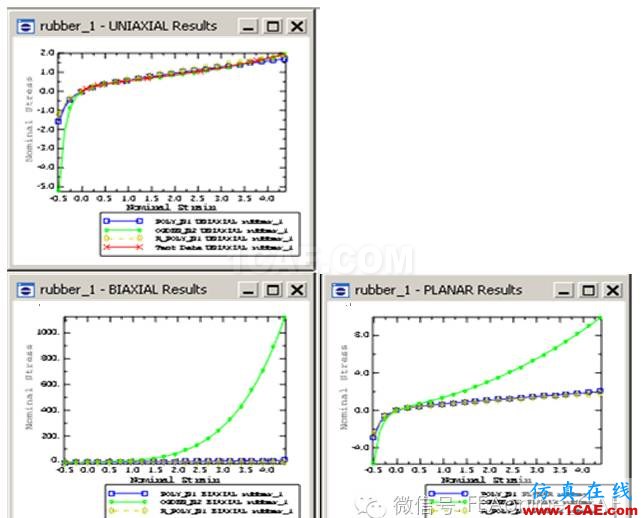

5、查看拟合出的曲线结果,可对比不同应变能函数拟合出的曲线差异。
