ABAQUS中如何修改曲线显示的精细程度？

2016-10-27  by:CAE仿真在线  来源:互联网

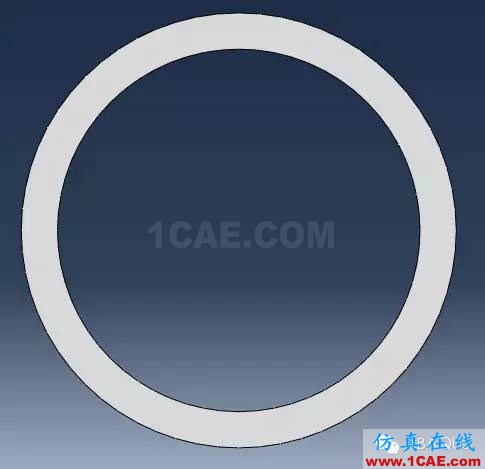

在ABAQUS建模时,对于一些有曲线边缘的part,有时默认的显示方式看起来边缘并不是那么圆滑,以一个圆环截面为例来看:

其实ABAQUS提供了对曲边精细渲染的设置方法的,修改设置的方法位于Part模块和Visualization模块。修改位置如下:

Part

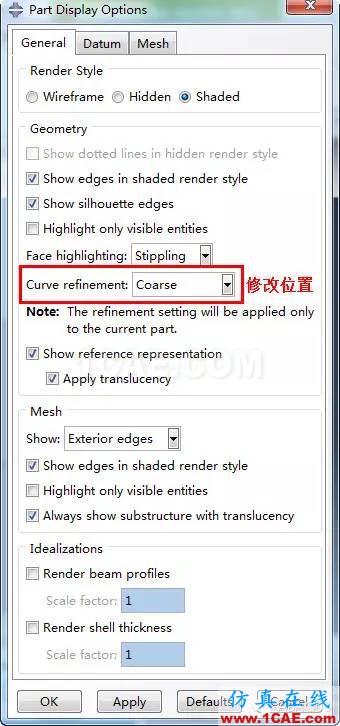

Part---View---Part Display Options---General

Visualization

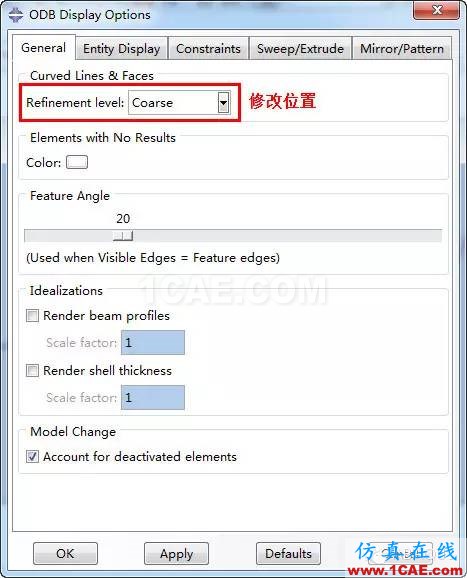

Visualization---View---ODB Display Options---General

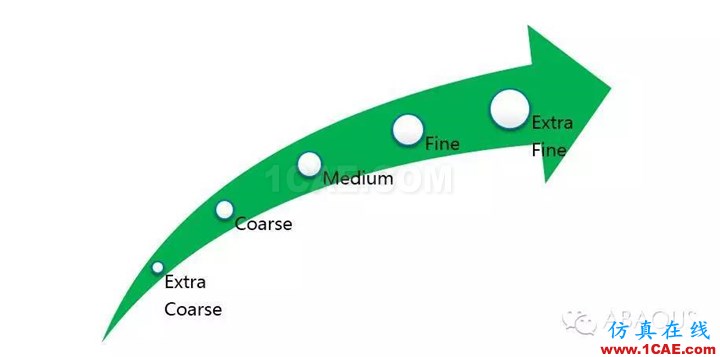

ABAQUS中提供了5种精度,分别为:

Extra Coarse为最粗糙的方式,Extra Fine为最精细的方式。下面依次对比一下各种方式的显示效果:

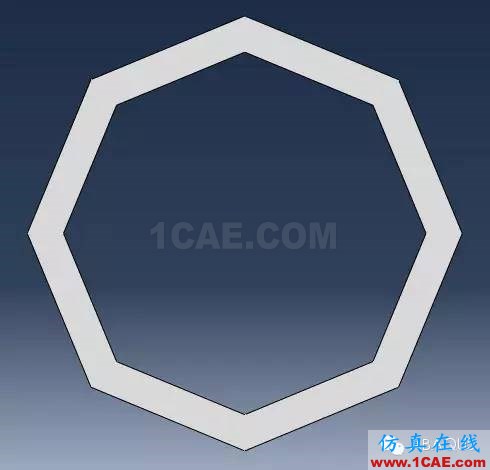

Extra Coarse

Coarse

Medium

Fine

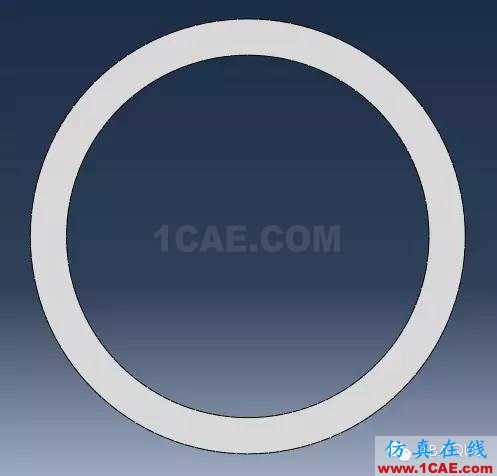

Extra Fine

从各个方式显示的效果看,采用越精细的方式,曲线模型可以显示的很圆滑。当然了,每个显示方式都有好处的!比如你需要输出模型图片,采用较为精细的输出方式,那模型图片肯定是很漂亮的。但是当你的模型较为复杂,选择精细的方式,模型在CAE中进行类似旋转移动的操作时就会比较吃力了(这在一定程度上取决于显卡),这时采用较为粗糙的方式就比较好了。
