建 模

Project > Insert Maxwell 3D Design

File>Save as> Master_Slave

将设计名由Maxwell3DDesign1改为Full_Model_1

选择求解器类型:Maxwell > Solution Type> Magnetostatic 创建电机模型

调用模型库中的现有模型

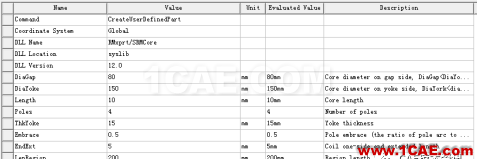

Draw > User Defined Primitive > Syslib > Rmxprt > SRMCore 电机的参数设计如下:

将模型名由SRMCore1改为Stator

将材料改为镍(nickel)

分离模型

全选所有模型Ctrl+A

Modeler > Boolean > Separate Bodies

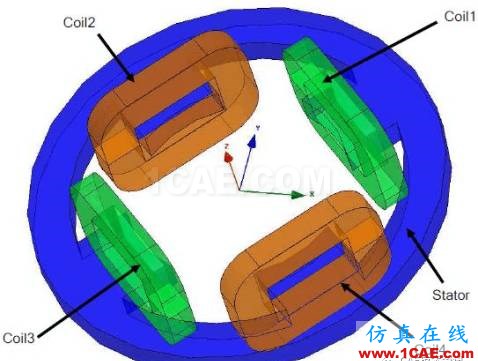

将线圈重命名为按逆时针顺序改为Coil1,Coil2, Coil3,Coil4

创建线圈的电流加载面

选中4个线圈,得到线圈截面

Modeler > Surface > Section > XY Plane

分离线圈截面

Modeler > Boolean > Separate Bodies

删除多余的截面

Del

设 置 激 励 电 流

选中所有截面

Maxwell > Excitations > Assign > Current

Value :100 Amps

Type: Stranded

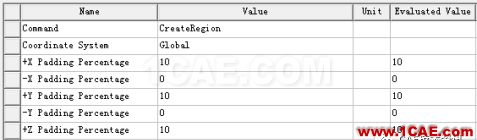

创建计算区域(Region)

Draw > Region

Padding Percentage:10%

设置自适应计算参数

Maxwell 3D > Analysis Setup > Add Solution Setup

最大迭代次数: Maximum number of passes : 15 误差要求: Percent Error: 1%

每次迭代加密剖分单元比例: Refinement per Pass : 30%

Check & Run

Check & Run

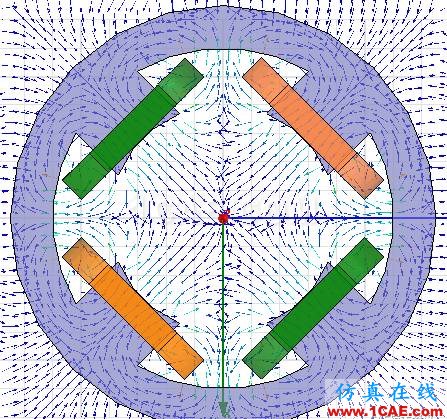

查 看 结 果

Planes > Global: XY

Field Overlays > Fields > H > H_Vector >Done

在Project manager栏下,选中Full_Model_1 > Copy > Paste 得到原设计的copy,重命名为Full_Model_2

Ctrl+A,选中所有模型

Modeler > Boolean > Split

Split Plane > YZ

Keep Fragments > Positive Side

Split Objects > Split entire selection

Modeler > Boolean > Split Split Plane > XZ

Keep Fragments > Positive Side

Split Objects > Split entire selection

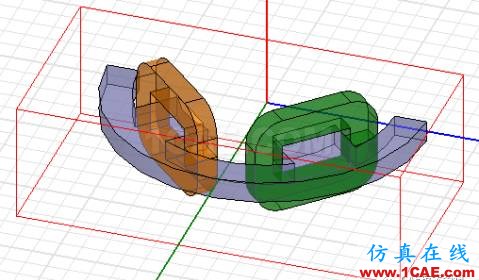

修改Region区域

旋转模型,使XZ面朝外

按F键,将体选择改为面选择 选中XZ面

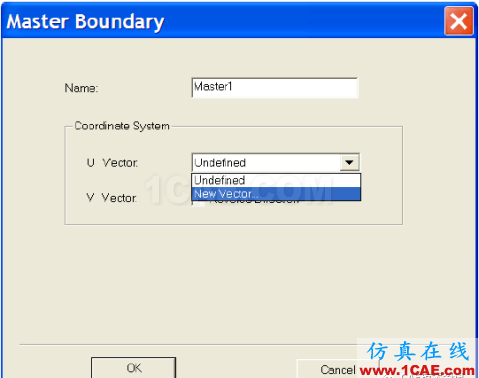

Assign Boundary > Master

选择New Vector

沿着Z轴正方向设置U Vector向量 起点(0,0,-20)

终点(0,0,20)

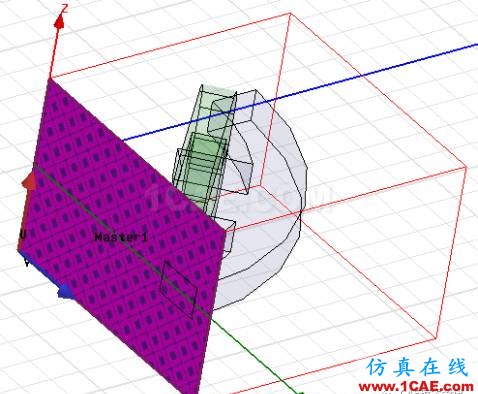

形成Master1面如下:

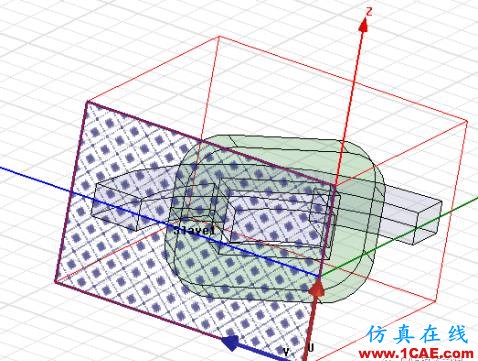

旋转模型,使YZ面朝外 选中YZ面

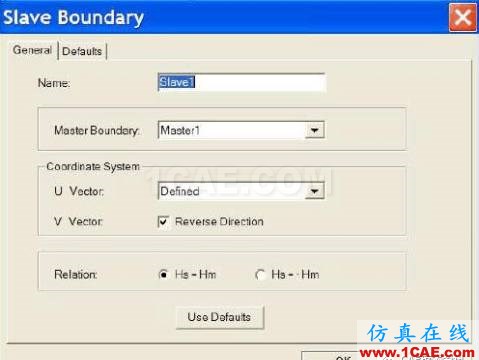

Assign Boundary > Slave

得到下图

Check & Run

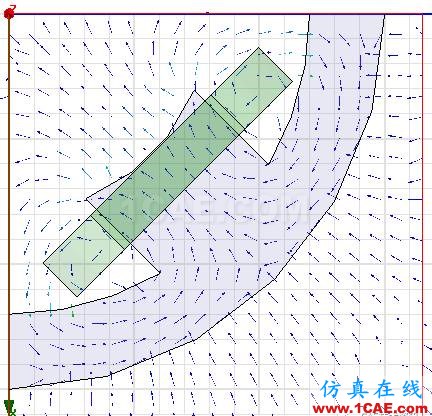

查看结果

Planes > Global: XY

Field Overlays > Fields > H > H_Vector >Done
