如何为RMxprt中电励磁直流电机添加电源内阻?问题描述:汽车上用的电励磁直流电机往往接在蓄电池上,蓄电池有很大的内阻,对电机性能影响很大,如何在快速求解时添加该内阻也体现内阻影响?

解决办法:
★ 步骤:2 点击菜单 RMxprt> Design Settings

2  在弹出的窗口RMxprt Design Settings中选择User Defined Data标签,勾选Enable

2  点击Import Files选项,选择目录:Program Files>AnsysEM> AnsysEM15.0>Win64>Examples>Maxwell>RMxprt>dcm下的模板文件dcm.temp,并在输入的文件中把LineRes项后面的值改为对应的电源内阻值ohm

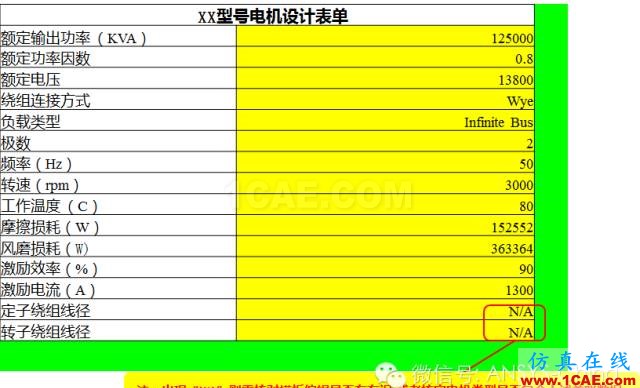

2如何利用RMxprt输出用户自定义表单?用户自定义表单的作用★ RMxprt仿真结果datasheet与实际加工表单不一致★ RMxprt仿真结果datasheet全英文显示★ 处理方法2 第一步:新建用户自定义数据表单(Excel 必须是2003格式,如用2007或者2010必须转换为2003格式)

2  第二步:定义数据输出区域

2  第三步:在RMxprt中装载模板

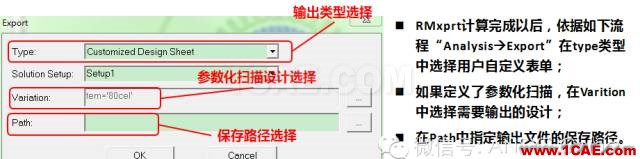

2  第四步:导出设置

2 第五步:输出结果

如何快速调整视图?问题描述:旋转坐标轴操作后,回不到原来的视图解决办法:有两个办法★ 方法一2 点击菜单 View>Modify Attributes>Orientation List2 在弹出的Update View Orientation窗口中,双击选择需要的视图

选择视图

★ 方法二2 点击菜单 View>Rotate>Rotate Model Center,或者点击工具栏上的旋转图标2 双击x、y、z轴,以调整相应的正视图、测试图或俯视图
4Maxwell如何实现多方向充磁?

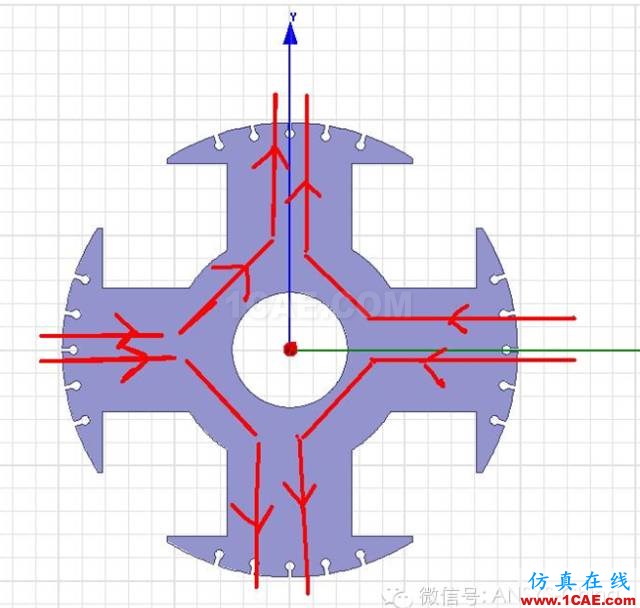

问题描述:图中为电励磁同步电机转子冲片示意图,红线代表充磁方向,其中额部沿圆周方向充磁,磁极部分为图示方向充磁。



解决方法

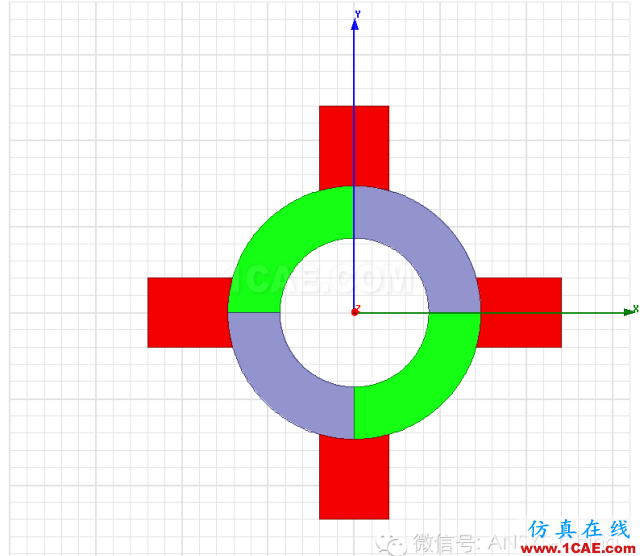

要统一定义充磁方向有难度,在逻辑上把转子冲片分为8个部分(以类似的例子示例),不同部分赋予的材料名称相同,但是充磁方向定义不同(以两个不同的充磁方向为例)。

最终得到需要的充磁结果

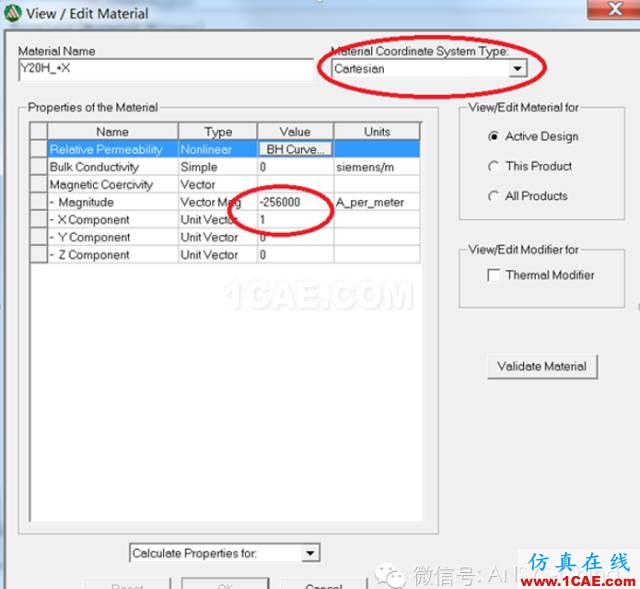

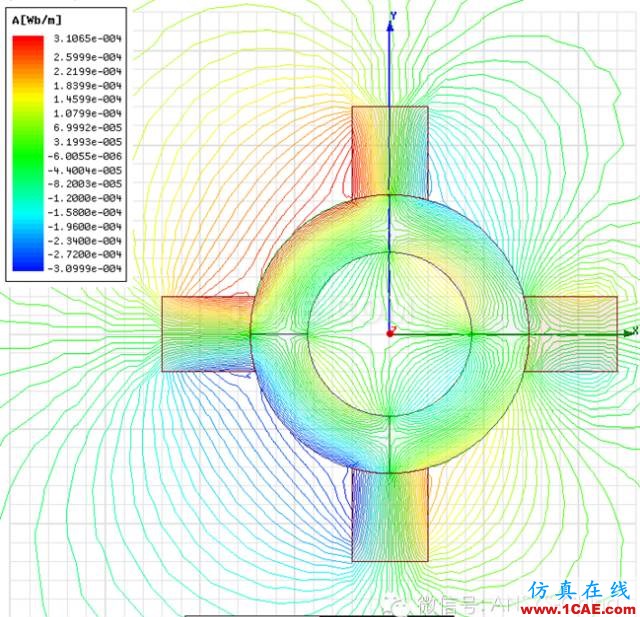

如何设置Halbach充磁方式?打开永磁体材料编辑创建窗口★ 修改坐标系为 Cylindrical,如1所示★ 修改材料属性,如2所示,此处p为极对数2 Unit Vector R: COS(p*PHI)

2  Unit Vector Phi:  -SIN(p*PHI)
