ANSYS低频软件常见问题与解答--第二波

2016-09-17  by:CAE仿真在线  来源:互联网

1.  Maxwell相关

1.1.建模问题

1.1.1.如何快速调整视图?

问题描述:旋转坐标轴操作后,回不到原来的视图

解决办法:有两个办法

★  方法一

2 点击菜单View>ModifyAttributes>Orientation List

2 在弹出的Update View Orientation窗口中,双击选择需要的视图



★  方法二

2 点击菜单View>Rotate>RotateModel Center,或者点击工具栏上的旋转图标

2 双击x、y、z轴,以调整相应的正视图、测试图或俯视图

1.1.2.Maxwell如何实现多方向充磁?

问题描述:图中为电励磁同步电机转子冲片示意图,红线代表充磁方向,其中额部沿圆周方向充磁,磁极部分为图示方向充磁。







要统一定义充磁方向有难度,在逻辑上把转子冲片分为8个部分(以类似的例子示例),不同部分赋予的材料名称相同,但是充磁方向定义不同(以两个不同的充磁方向为例)。

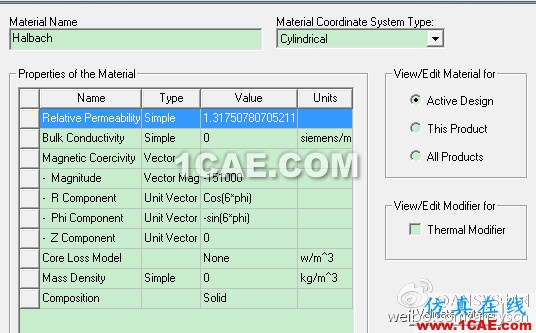

1.1.3.如何设置Halbach充磁方式?

打开永磁体材料编辑创建窗口

★  修改坐标系为Cylindrical,如1所示

★  修改材料属性,如2所示,此处p为极对数

2 Unit Vector R:  COS(p*PHI)

2 Unit Vector Phi:  -SIN(p*PHI)







1.1.4.如何对磁滞材料建模?

方法一

★  步骤一:输入材料的起始磁化曲线



★  步骤二:设置材料磁化属性



方法二

★  步骤二:输入模型的初始退磁曲线

★  步骤三:添加模型的退磁曲线

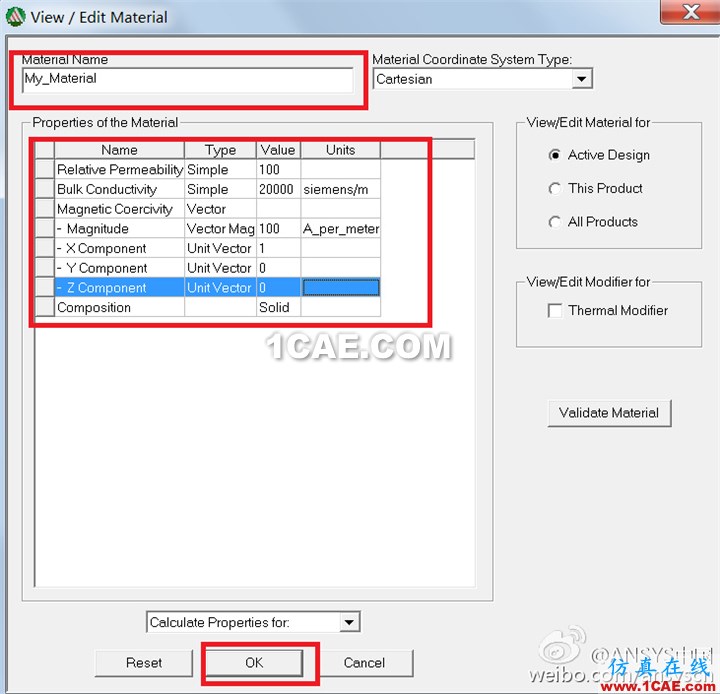

Maxwell中可以自定义材料,并生成库文件后可以供其它用户使用。

打开Maxwell界面,点击菜单Tools>Edit Configured Libraries>Materials,再点击选项Add Material
