CAD中快速选择指定图层的所有图元的方法【AutoCAD教程】

2017-09-26  by:CAE仿真在线  来源:互联网

CAD中快速选择指定图层的所有图元的方法有以下两种: 第一种:利用快速选择: 1.在CAD操作界面的黑色绘图区域任意位置单击鼠标右键----点击快速选择选项,

2.在“特性”选项里选择图层,在“值”选项选择你要选中的图层,然后确定,具体示意如下:

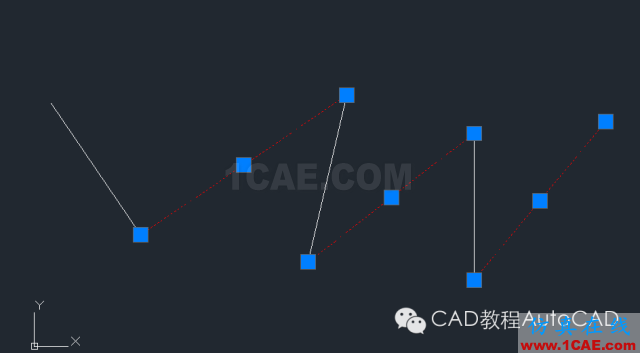

则图中所有中心线均被选中,如下图

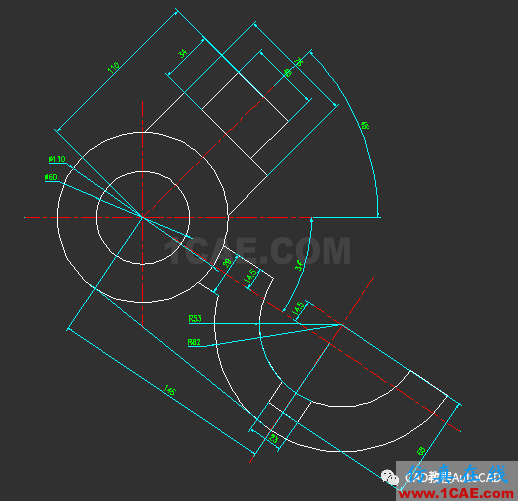

第二种:利用图层开关 只留下需要选择的图层处于图层打开状态其余图层关闭,则绘图区只留下未关闭的图层上的图元,此时用CTRL+A或框选选中图元即可。如下图中图形由轮廓粗实线、标注和中心线组成

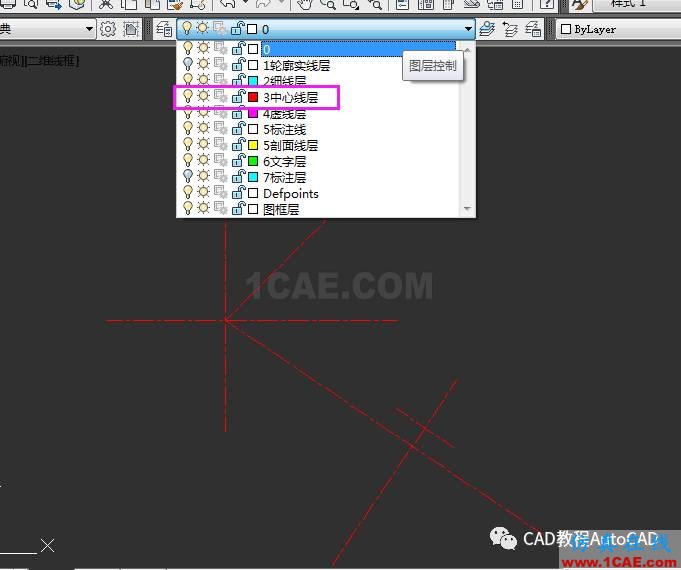

如果只想选择中心线则如下图,将轮廓实线层和标注 层关闭绘图区只剩下中心线层的图元。此时用CTRL+ A或框选选中图元即可。

当然,用以上方法的前提是画图过程中线条都是按照图层设置合理放置图层才可以的,否则可能选的不全或有误选的状况发生。
