怎么打散CAD中不能分解的块呢？【AutoCAD教程】

2017-07-17  by:CAE仿真在线  来源:互联网

CAD中打散图块可以用“分解”命令(快捷键X)。但是如果出现定义块时“允许分解”前面没有打钩,那么这个块形成后是用X无法分解的,如下图中所示。这时就不能用分解命令了,怎么打散不允许分解的块呢?步骤如下:

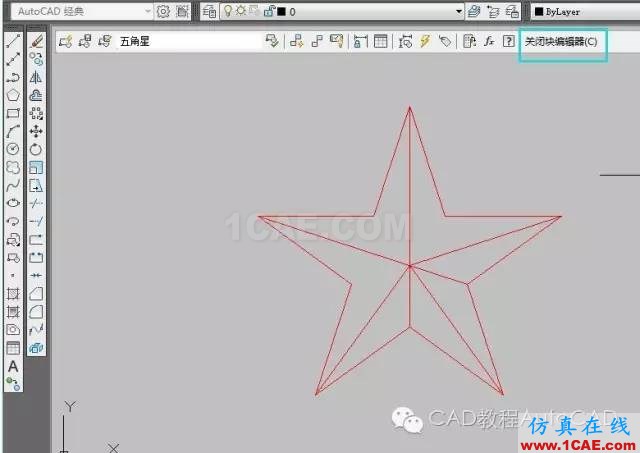

第一步:选择这个块并双击鼠标左键,弹出“编辑块定义”对话框,直接点击确定。

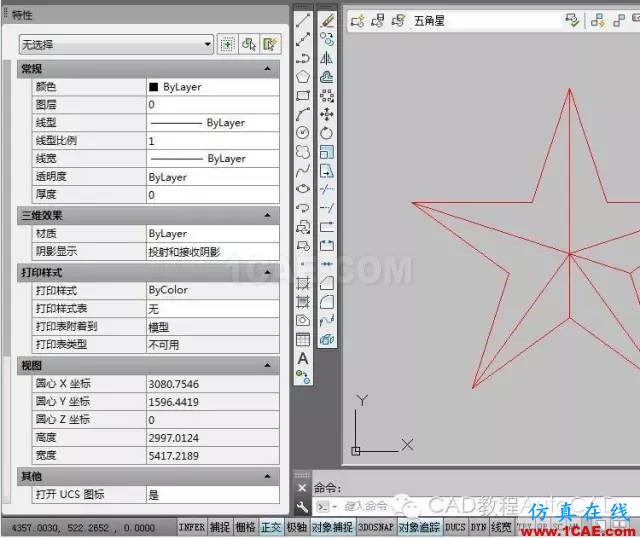

第二步:不要选择任何绘图区的图元,然后按CTRL+1,打开特性窗口,如下图;

3.在特性窗口中,“块”选项下,选择允许分解---“是”;

这样,这个块就能被重新分解了。

反之,如果希望某个块不被分解,但是定义块时选择了允许分解,方法同上,只要在特性窗口中的允许分解下选择“否”,就能定义其为不允许分解了。
