如何把彩色的CAD图打印成黑白的？【AutoCAD教程】

2017-04-01  by:CAE仿真在线  来源:互联网

在CAD使用过程中都会用到图层,为了好区分都会用不同的颜色来区分图层,因此画好的图都是彩色的,但是有时安装的是彩色的打印机但是打印出来有些彩色的线打印后不会很明显影响图纸效果。怎么才能快速的将彩色的图直接打印成黑色线条的呢?如下图打印成黑白的步骤如下:

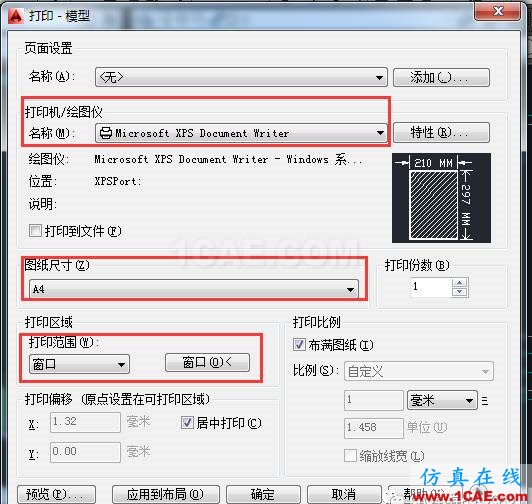

1.CTRL+P打开打印对话框。并根据实际需要选择打印机和图纸大小并利用窗口选择需要打印的图纸范围。

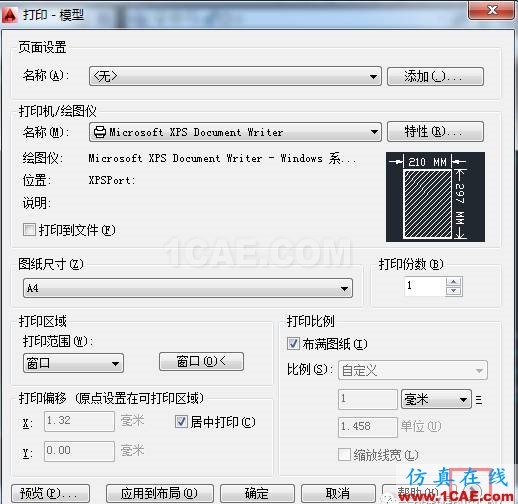

2.点击右下角的带箭头按钮打开右边部分窗口

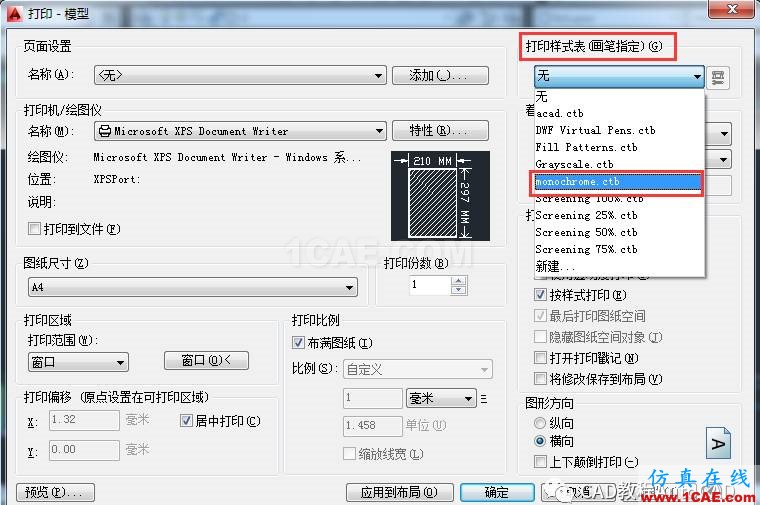

3.在打开的窗口的打印样式表中选择monochrome.ctb选项

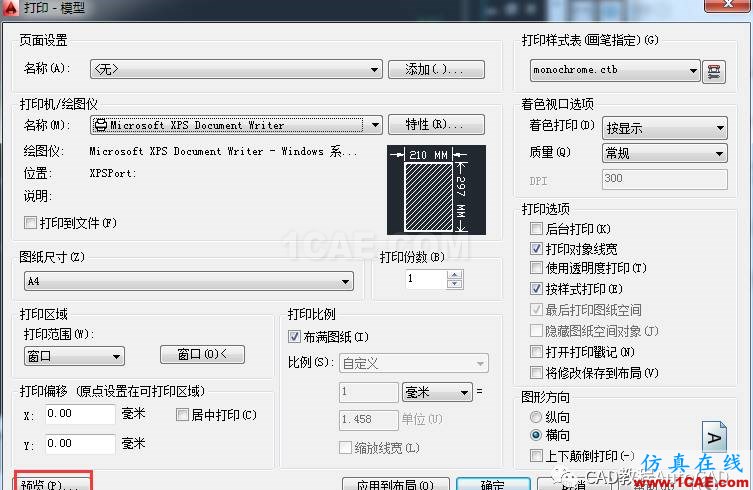

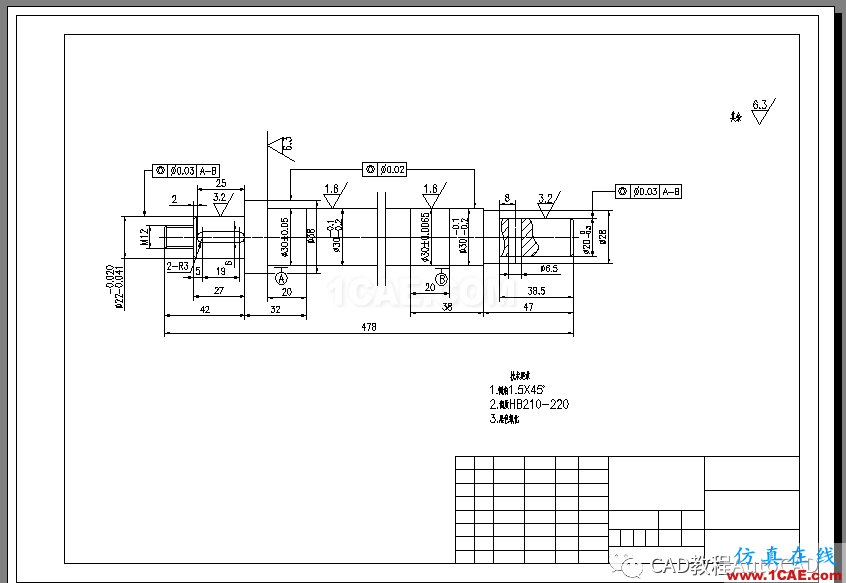

4.预览后我们发现是黑白的了,这就达到我们的要求了。

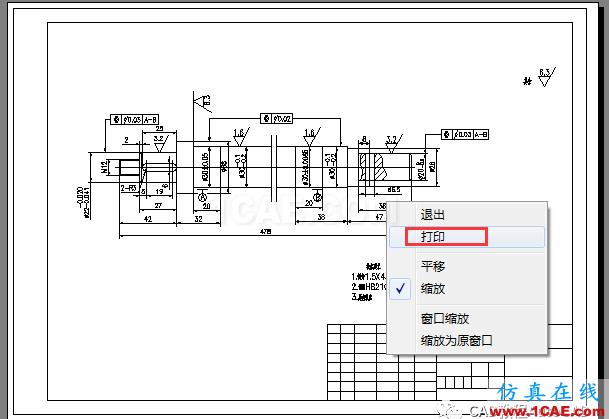

5.预览检查图纸都没问题了就可以打印了,快捷的方式就是在预览图上右键并选择打印选项即可打印出来了。
