cad中如何设置点显示的样式及大小【AutoCAD教程】

2017-03-20  by:CAE仿真在线  来源:互联网

在CAD中经常要用到一些点,比如定数等分或定距等分等相关的工具都会有等分点,并且需要利用这些点再去绘制其余图形,但是点和线重合时会被线遮盖住,怎么才能让点显示的更清楚更直观呢?方法如下:

第一种:选择工具栏中的格式---点样式

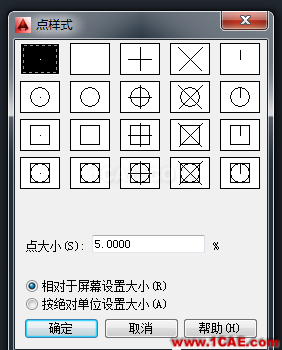

这时会新弹出一个对话框,在对话框中就可以选择自己需要显示的点样式和点的大小了。

样式直接在图片区选择合适的显示样式点击选择即可,大小则需要通过百分比来进行调整,如下图调整前后的显示结果对比

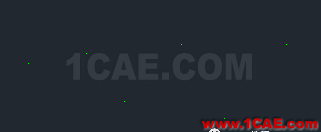

调整前的点

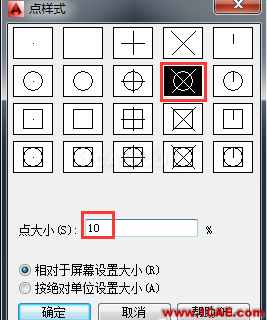

设置参数

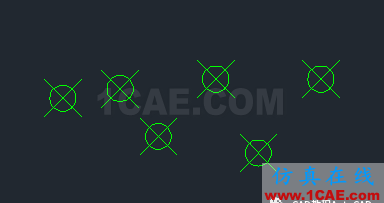

改变后的显示结果

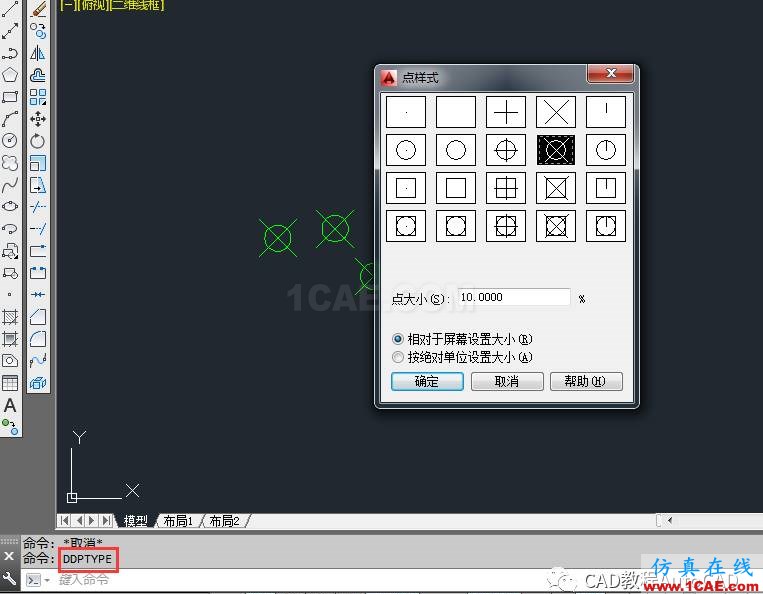

第二种:在cad的命令栏中输入:ddptype并回车或空格,这样也会打开设置点样式和大小的对话框。如下图:
