搜索CAD中一些特殊符号怎么输入？【AutoCAD教程】
2017-03-20 by:CAE仿真在线 来源:互联网
在AutoCAD 的文本编辑器中,标高或公差用的±号输入%%p 就可以完成,直径φ则用%%c即可,角度°则用%%d,很多特殊符号输入也可以通过另一种方法实现,具体操作方法是:

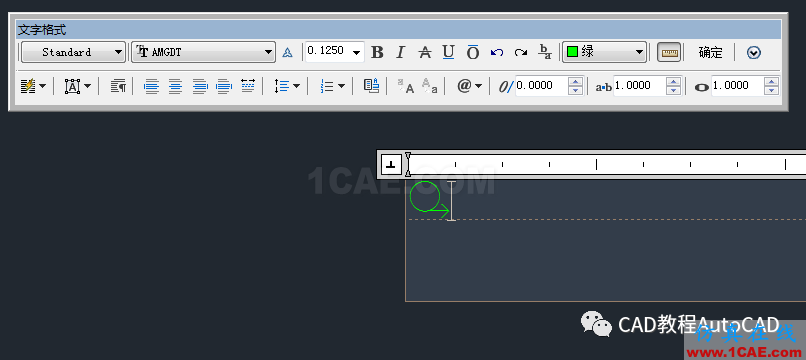

第一种:单击符号按钮打开下拉选项根据需要选择并点击即可把符号插入到文本框中。
第二种:单击文本编辑器右上角的“选项”按钮,在打开的下拉菜单中选择“符号”子菜单中的相应命令。

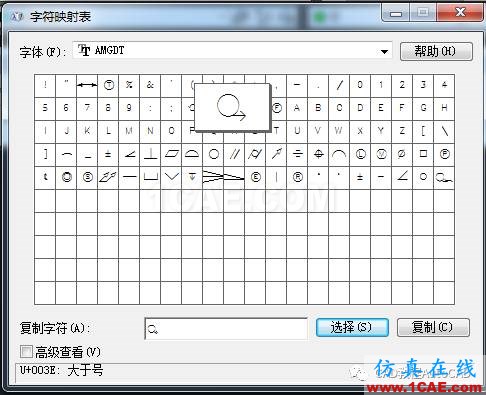

对于其他更复杂的符号,还可以选择上两种方法打开的下拉选项并选择“其他”命令打开“字符映射表”对话框,选择需要的字符,然后单击“复制”按钮,回到AutoCAD 的文本编辑器,执行Ctrl+V 键盘命令粘贴进AutoCAD 的文本框即可。如下图
