搜索怎样将PDF文件导入为AutoCAD对象
2016-12-12 by:CAE仿真在线 来源:互联网
大家的平时画图工作时,经常会接触到PDF格式的图纸,那么怎样可以将PDF文件的数据转化为我们所需要的AutoCAD的对象呢?AutoCAD 2017就新添加一个功能可以将PDF格式的文件转化为AutoCAD的对象。
首先,用attach或者PDFattach命令插入想要转化为DWG格式的PDF文件。

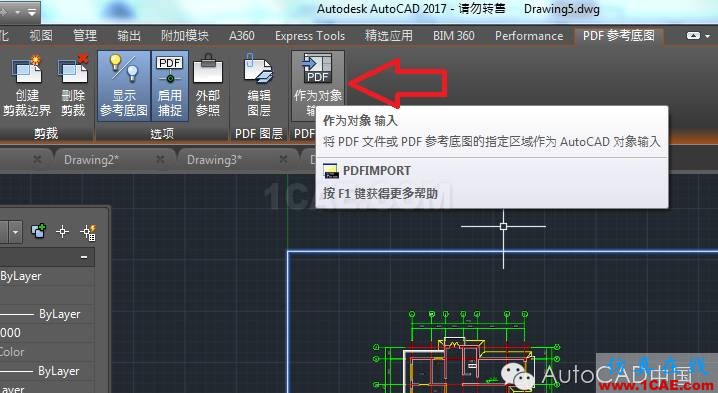

插入PDF文件之后,选中PDF文件,点击面板上的PDF输入或者输入PDFIMPORT命令。

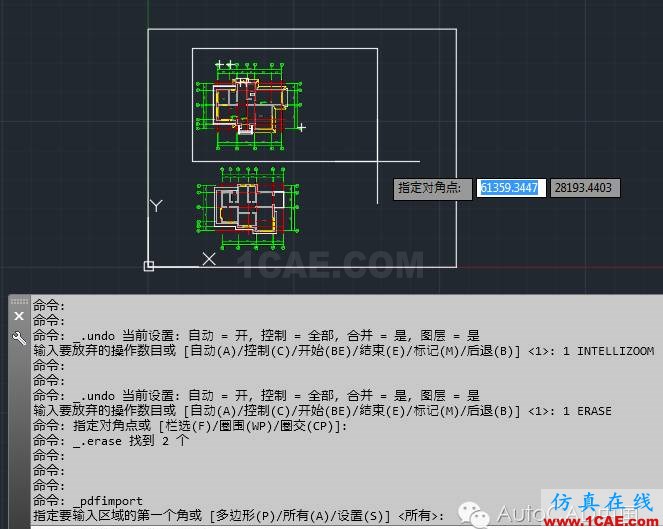

点击之后选择要输入对象的区域,可以选择将整个PDF文件全部输入或者选择部分区域输入。

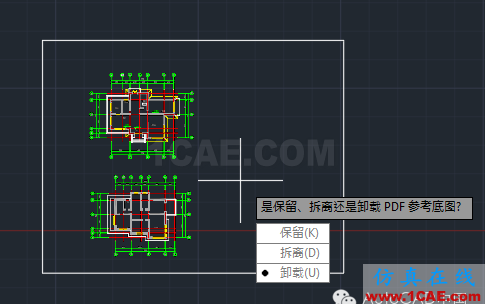

选择输入区域完成后,需要指定是否保留,拆离还是卸载PDF参考底图。
最后输入结果,插入的PDF参考底图转化为DWG对象了。
PS:当然也可以一开始直接使用PDFimport命令而不需要先使用attach命令将PDF文件导入进来,但是如果直接使用PDFIMPORT命令的时候只能将整个PDF文件全部输入成DWG格式的对象,也不能指定是否保留,拆离还是卸载PDF参考底图。
