这期栏目我们继续讲解AutoCAD Electrical的布线技巧。

  “不用的时候看不见,要用的时候在眼前”,我们所要的应该就是这种感觉。那么,怎样的才算是一个好的布线设计呢?好的电气布线设计,应有如下几个方面的要求:①安全性和可靠性;②耐用性;③适应性;④美观性;⑤保养维修的难易程度也是衡量布线设计结果优劣的一项指标。

17. 对调线号

  在【原理图】选项卡中,点击“替换”

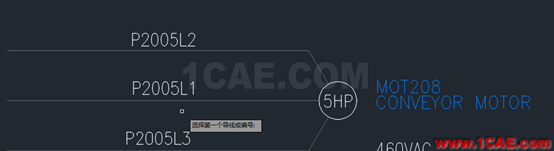

  点击任何两个线号,如下图,1相和2相的线号现在完成对调

  如果需要对调,就用这种方式。千万不要直接拖拽线号,直接拖拽时,项目数据库不会意识到线号对调了,在最终生成报表时,会非常混乱。

18. 查找/替换线号

  在【原理图】选项卡中,点击“编辑线号”

  在弹出的对话框中选择要替换的线号

  选择拾取当前窗口

  选择线号

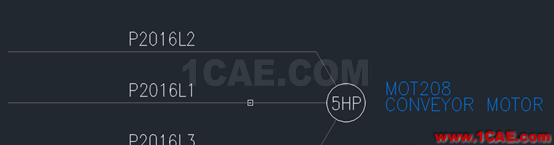

  回车后,发现线号修改完毕

19. 移动线号

  在【原理图】选项卡中,点击“移动线号”

  在线号原来导线上,点击导线

  线号会自动回归

  也可以通过在线号上点击鼠标右键,选择移动线号来完成

20. 快速移动线号

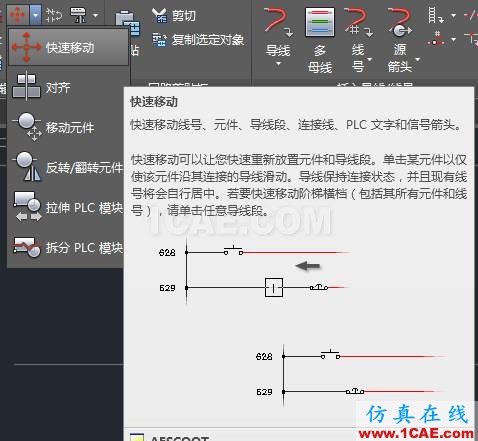

  在【原理图】选项卡中,点击“快速移动”

  点击线号,就会出现一个沿着导线移动的光标

  点击即可放置线号,也可以通过在线号上点击右键,来选择快速移动
