用AutoCAD获取任意截面参数

2016-11-01  by:CAE仿真在线  来源:互联网

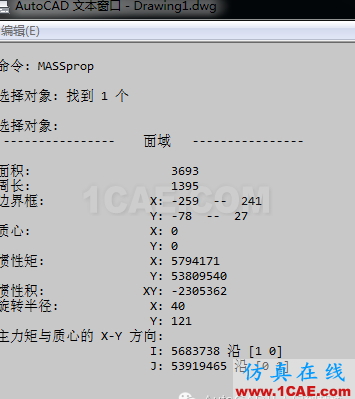

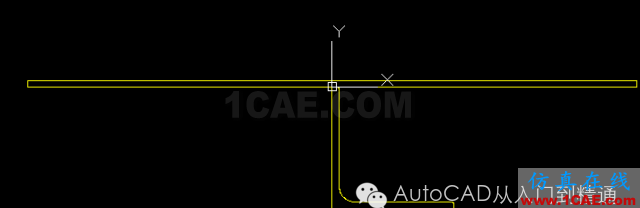

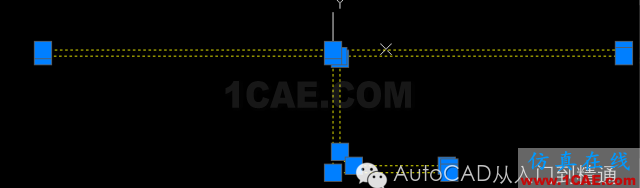

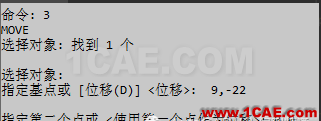

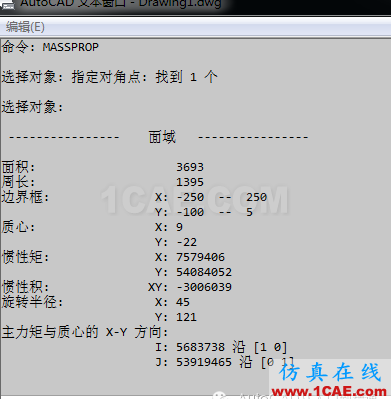

用AutoCAD获取任意截面参数前言君做截面设计的时候,往往会要使用复杂截面的截面参数,比如惯性矩、净截面模量等。如果用公式计算,那头大的很,如果利用AutoCAD自带功能,则简单的很。正文 输入命令region,生成面域。这时候所绘制的截面就不再是单个线段了,而是一个面了,用鼠标随便点击一下,呈现图中的样子。 值得注意的是AutoCAD计算惯性矩是截面绕绝对坐标系的计算值;主力矩是截面绕质心坐标系的值。所以下一步最好将质心移动至坐标原点上,输入命令Move,利用上图所得质心坐标,移动截面,如下图 补充说明:1、当然在实际计算中,并不是所有的轴线都经过截面质心,这样可以利用3~5步骤调整截面质心到轴线位置,再次massprop就行了;2、另外遇到更复杂的截面,可以分别生成面域,继而利用布尔运算组合截面,再利用步骤3~5获取截面参数为了更好的让你们学习伟哥特开通CAD微店,自己体会去吧
