如何把cad中的dwg图形转换pdf？

2016-10-28  by:CAE仿真在线  来源:互联网

cad的dwg格式怎么转换成pdf是很多人经常遇到的问题,其实方法并不难,特别是在新版本的cad中,已经内置了输出pdf文件的功能。。那么怎样把CAD中的图形转换成pdf呢?下面学习啦小编给大家讲讲详细的步骤,希望对大家有用。

在cad中的图形转换pdf的工具/原料:

CAD绘图软件

“pro factory”或“Snagit. 11.4.0.176汉化版”

在CAD2010-CAD2014各版本中的转换

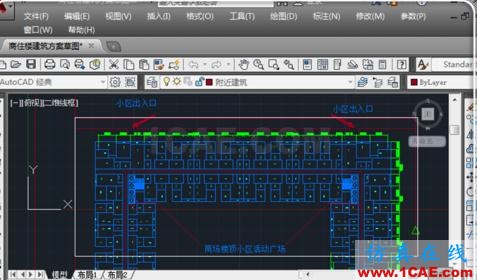

1考虑到大部分绘图工作者都使用较新的CAD版本,较常用的是CAD2010以及最新的CAD2014,这里先讲这几个版本的转换方式。新版本的CAD2010-2014有了更加直接的方式,所以先讲这种直接的方式,但是这些新版本也可以运用旧的版本的操作方式,具体参照方式2:“CAD2004-2009各版本中的转换”。CAD2010-CAD2014各版本中的转换如下:打开需要转换的CAD图纸,点击文件旁边的“锥形图标”。

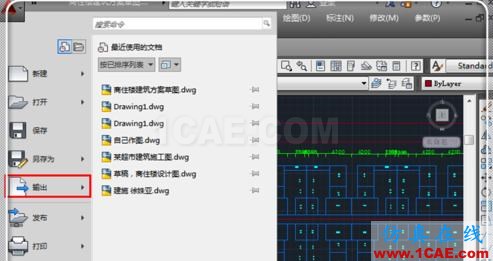

2弹出相关快捷操作,在下拉列表中,点击“输出”。

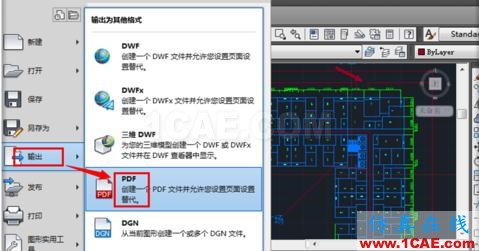

3弹出输出文件类型的选项,点击“PDF”的这个选项。

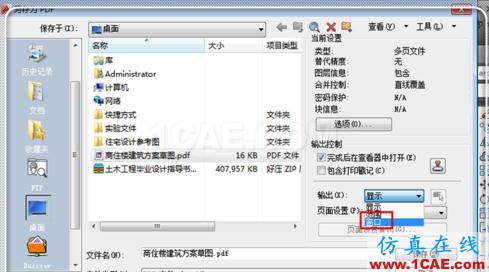

4进入输出转换为PDF的另存为界面,这里可以进行相关的设置,如果不设置,转化出来的图形很难来看的,为了使得转换最大化,点击输出后面的“窗口”。

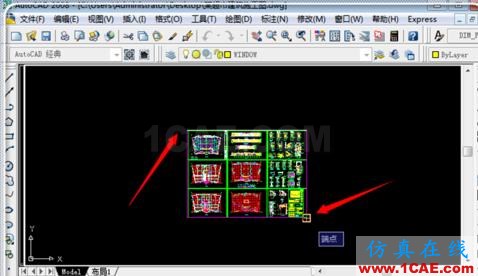

5这时候会让你选择图形,只需要捕捉两个点,即可仅仅囊括自己需要的图形,而其他的空白部分则不会在PDF中显示。

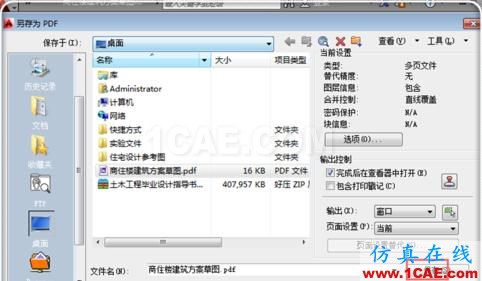

6捕捉之后,自动返回到另存为界面,这里还可以点击“页面设置”设置当前还是替代,还可以点击“选项”设置文件是否加密等信息。设置完毕,点击“保存”。

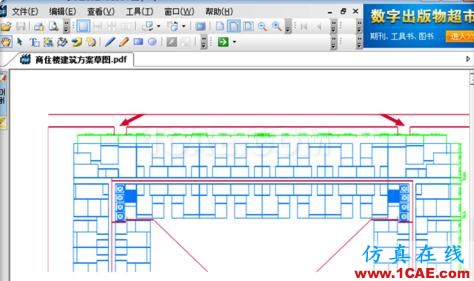

7这时候很快就转化为PDF文件了,转化完毕,点击打开,可以看到一个新的pdf文件制作成功。

END

CAD2004-2009各版本中的转换

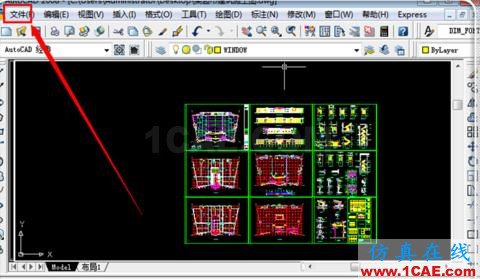

1这里讲较为常见的操作,一些版本内置有转换器“DWG TO PDF.pc3”,如果进入之后没有发现,请安装“pro factory”即可,为节省时间,安装方式,可以在“百度经验搜索框”中输入“怎样安装pdf虚拟打印机”找到小编经验,参照安装即可。打开需要转化的文件,点击左上角的“文件”。

2在“文件”栏目下,点击“打印”。或者在窗口中直接点击“ctrl+p”也行。

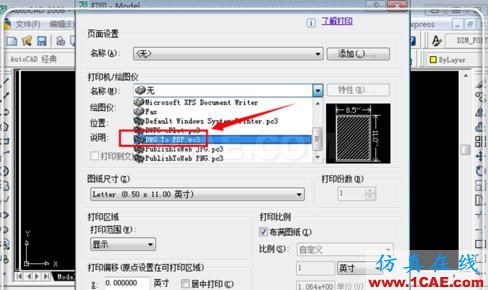

在打印机/绘图仪栏目,点击后面的倒三角形,找到“DWG TO PDF.pc3”,然后点击“打印范围”——窗口——选择图形——回车——点击打印预览看看是否合适——点击确定进行打印即可,当然还可以进行其他方面的设置。

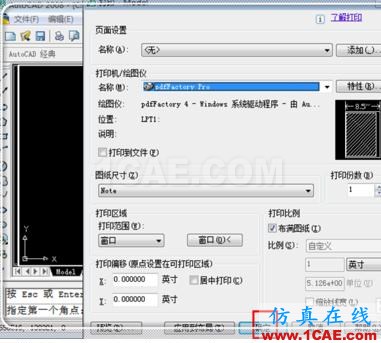

这里以虚拟打印机的打印为例,在“在打印机/绘图仪栏目”找到profactory,点击选中。

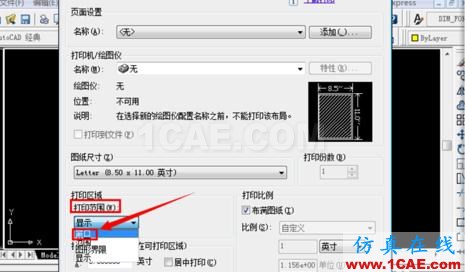

在“打印区域”中,点击“窗口”,选择需要打印的图形,如果想直接打印CAD显示的界面图形,这里可以不选择。

选择窗口后,会自动回到绘图界面,使用鼠标捕捉到需要打印的图形,自动回到打印界面。

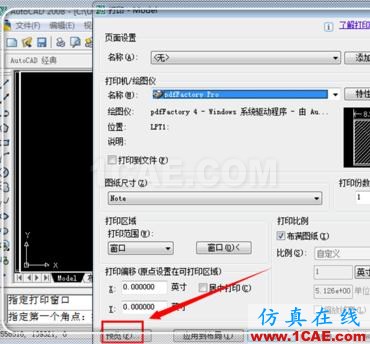

想看看是不是需要的图形,点击“预览”。

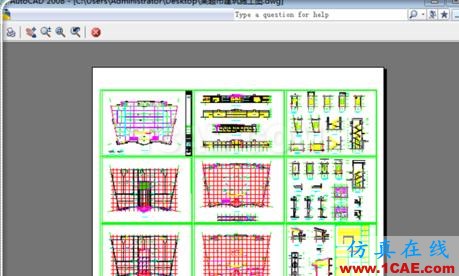

进入预览窗口,觉得图形还可以,点击“回车”返回到打印界面,如果不满意,还可以继续设置。返回到打印界面,点击“确定”。

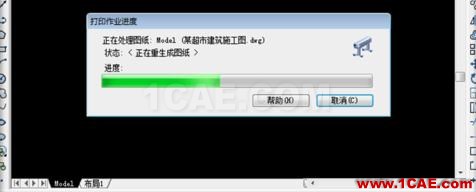

图形开始转化为PDF文件,如果文件较小,转化十分迅速。

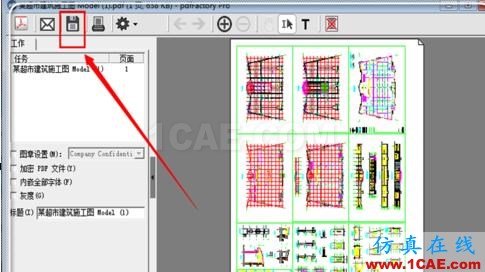

转化完毕,自动进入profactory界面,点击“打印状的图标”将文件保存。

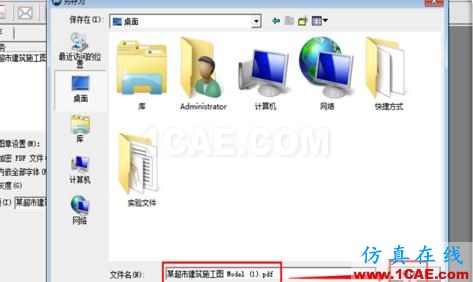

输入文件名,找到文件保存的位置,点击“保存即可”。这里保存到了桌面。

回到桌面,可以看到,一个PDF文件成功之作完毕。
