搜索【AutoCAD教程】CAD三维图中怎么快速将坐标系的XY所在平面置为与当前屏幕平行？
2016-10-29 by:CAE仿真在线 来源:互联网
主题
★CAD使用过程中难免会误操作将二维图中的坐标系进行旋转,此时再画图看着很别扭,
在二维或三维图中怎么快速将坐标系的XY所在平面置为与当前屏幕平行?
方法就是用命令plan

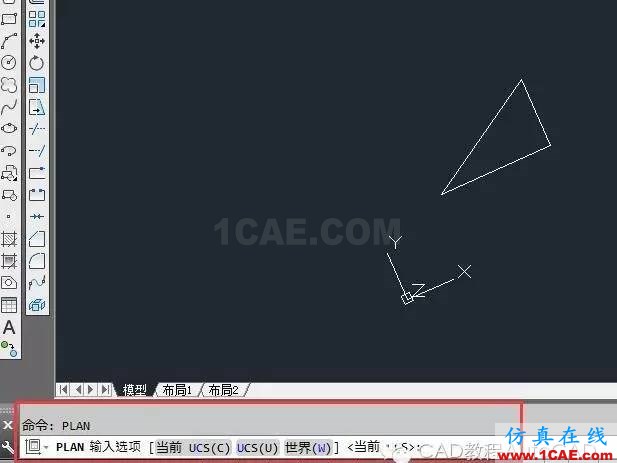

输入plan并回车后会有如下提示,二维图则直接回车即可,三维图中如果转换过几次坐标系了则ucs和wcs可能会不统一,现在命令行根据需要选择不同的坐标系的XY平面即可。

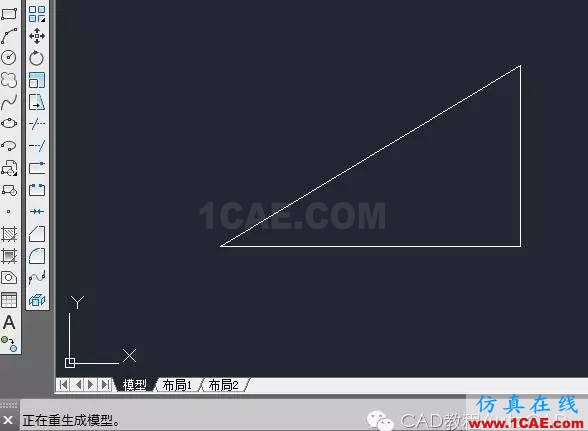

回车后转换为二维图初始样式下的坐标系此时打开正交画的直线肯定都是横平竖直的。
★
