【AutoCAD教程】如何把jpg图片作为背景用cad描图？

2016-10-28  by:CAE仿真在线  来源:互联网

主题

把jpg图片作为背景用cad描图是把图片导入CAD后,用参照缩放把图片尺寸调整合适然后开始描图。具体操作如下:

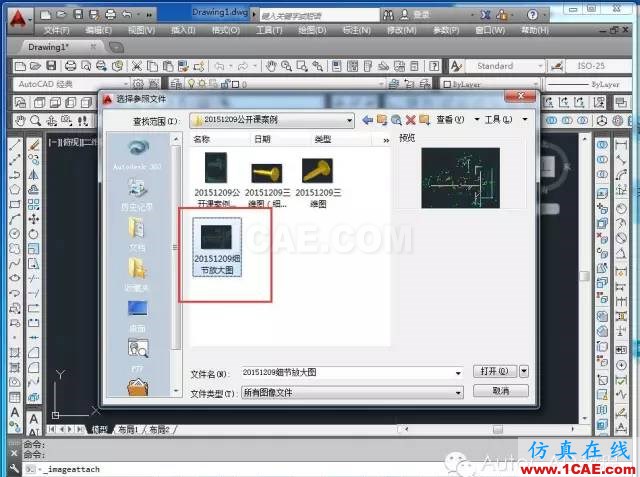

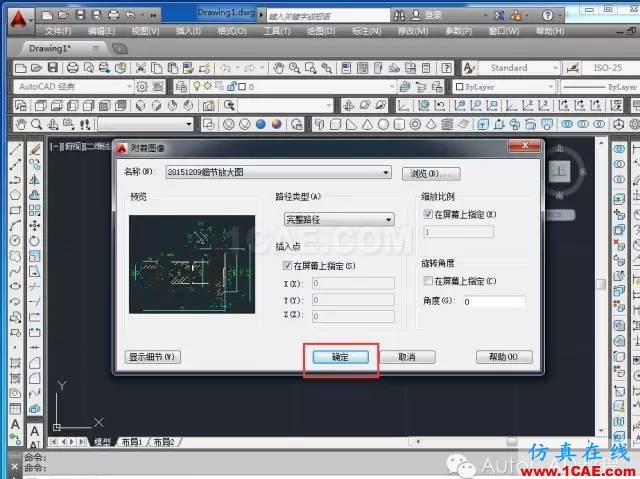

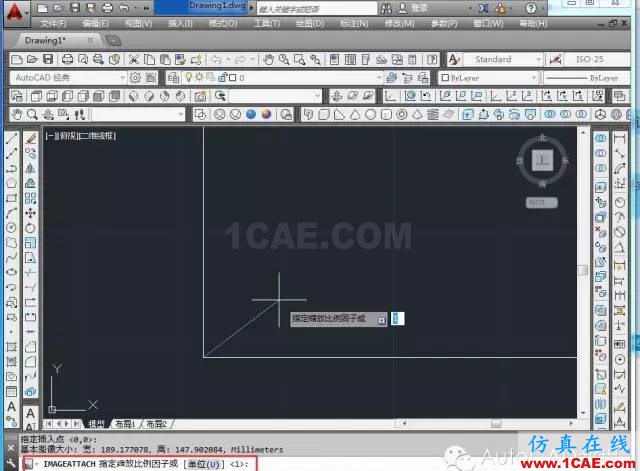

1、导入图片:插入---光栅图像---指定文件、指定插入点。

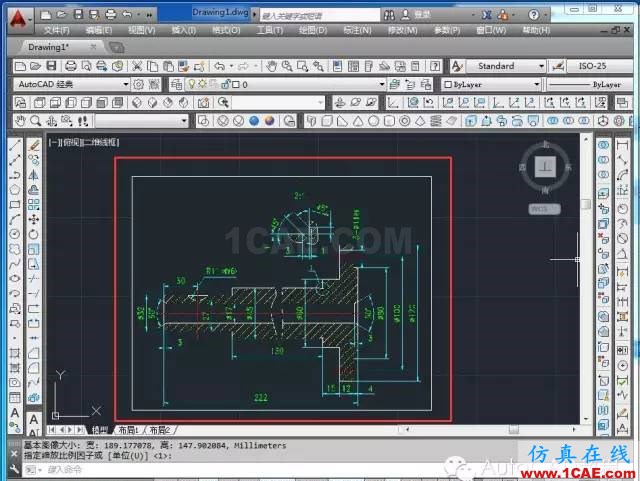

缩放比例暂时可以默认为1

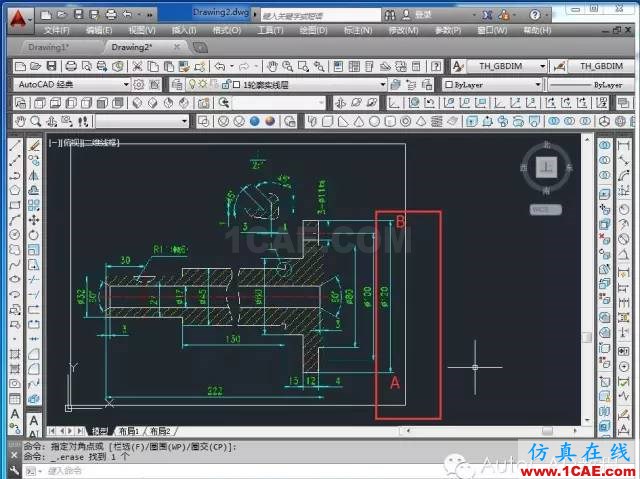

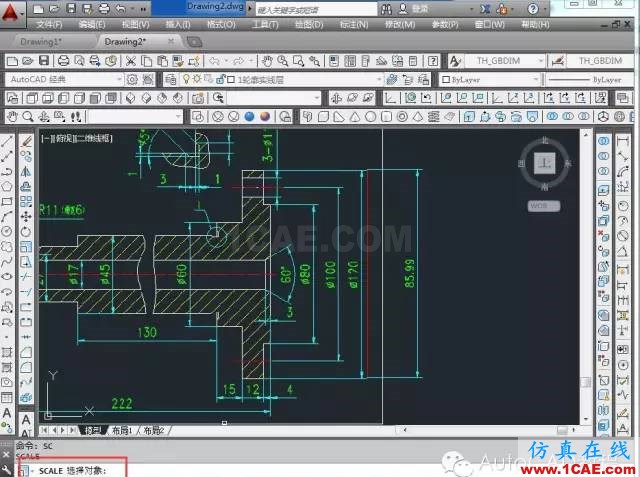

2、图片上找两点A、B,这两点对应的实际距离必须是已知的,如图中的120直径。并在这两点间画一条直线并给这条直线标上尺寸

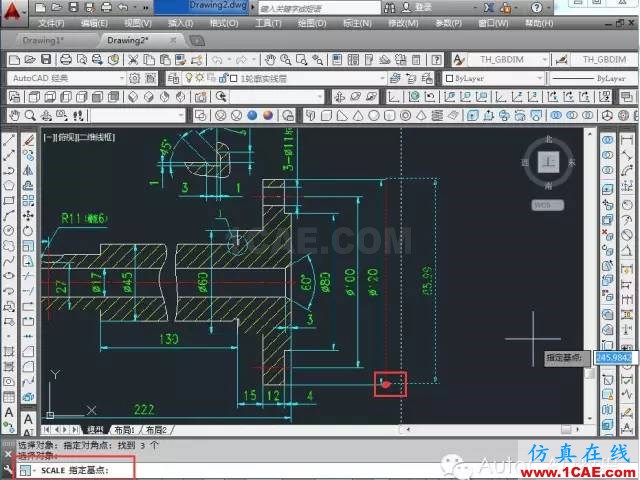

指定A为基点,

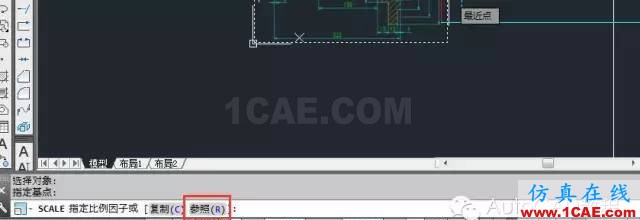

选择参照(R)

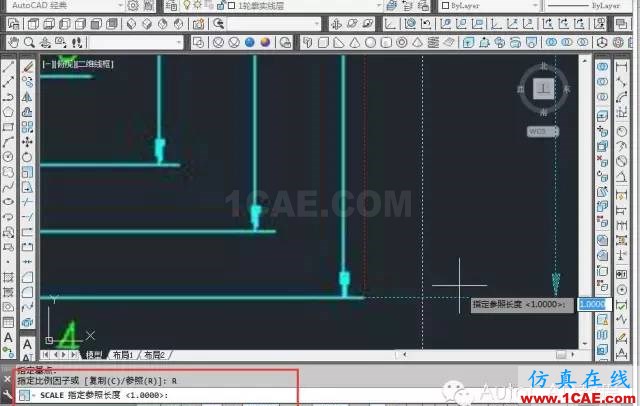

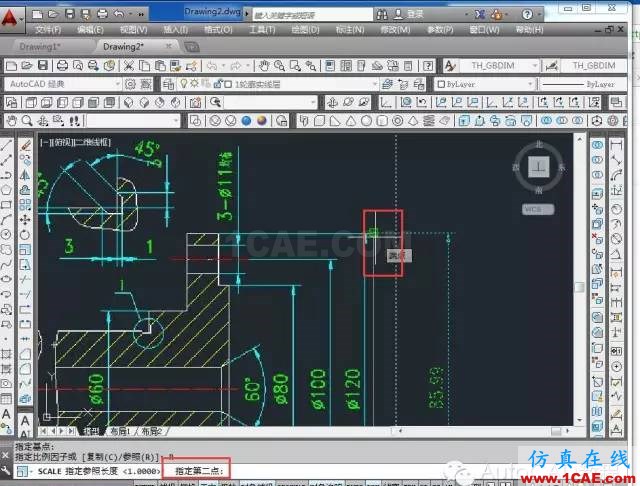

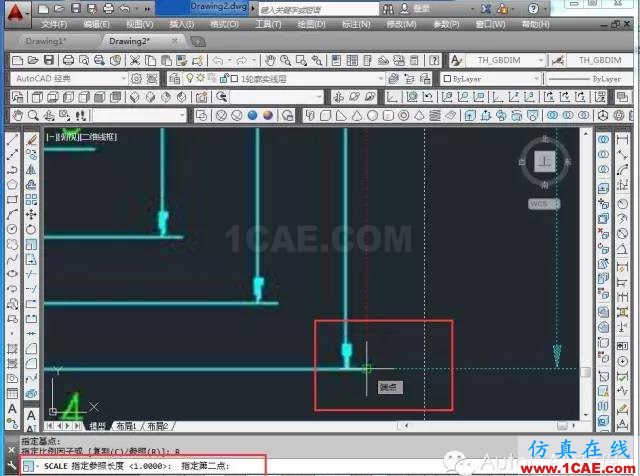

指定参照长度时,先选A点再选B点,(当然也可以根据已知尺寸120与所画线的长度算出比例因子,利用比例因子缩放)

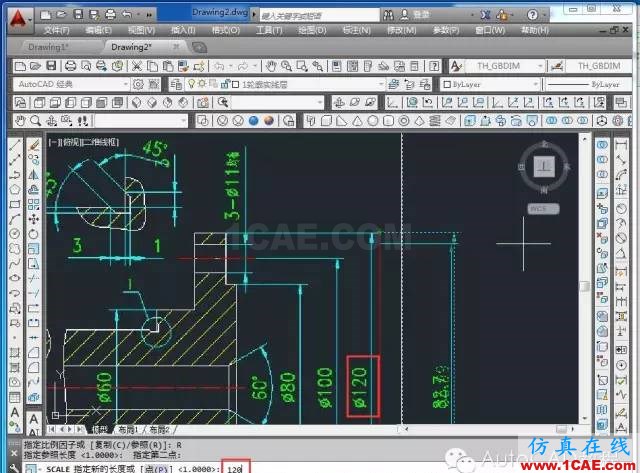

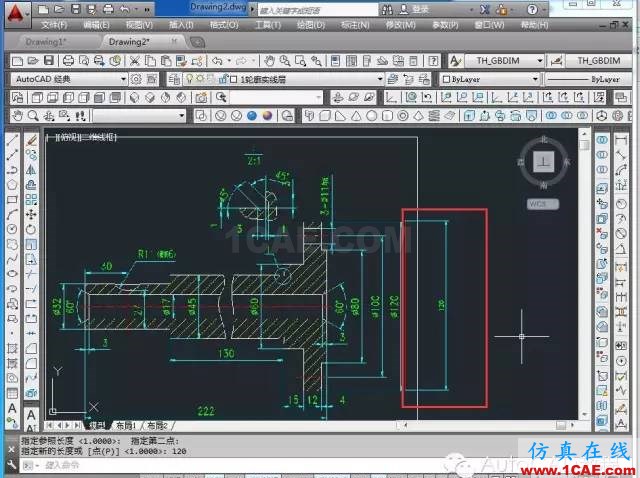

提示输入新长度时,输入实际长度数值120,完成。这时用命令DIST,测量图上距离,均为实际长度

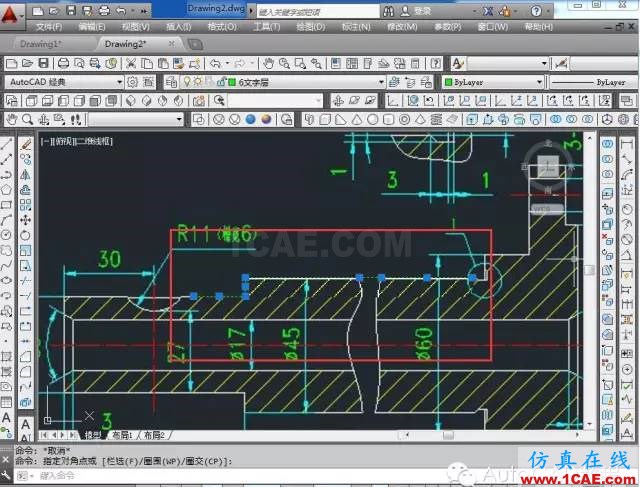

4、以该图为背景,将图片所在图层进行锁定此时图片就会可见但是不能编辑操作。新建图层并直接绘制线条或标注尺寸。这时作图比例是1:1,长度单位与照片上的相同。
