【AutoCAD教程】dwg格式的文件损坏了CAD打不开怎么办？

2016-10-29  by:CAE仿真在线  来源:互联网

主题

文件损坏后的解决方法有以下两种:

第一:最直接的办法就是菜单栏打开文件---绘图实用程序---修复,

选中你要修复的文件

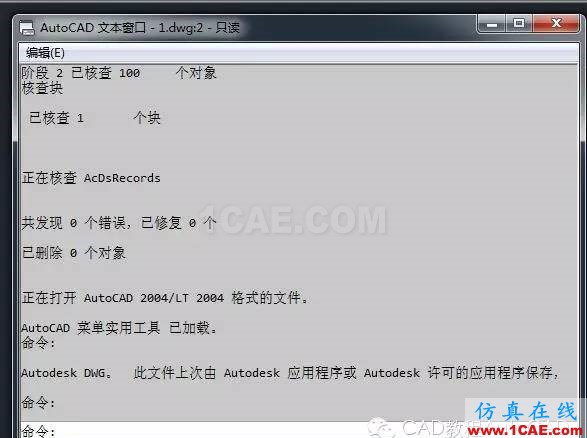

文件修复过程中会出现下面这个窗口,修复完后另存即可。

第二:以外部块的形式将打不开的图纸插入到另一张图纸中,

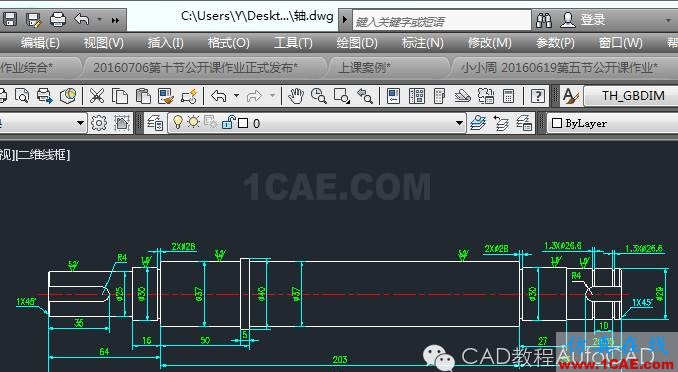

如下图以“轴”命名并保存了但是现在打不开了。

如果打不开了就用插入块的形式插入,当然正常图纸也可以以块的形式插入。

操作步骤如下:

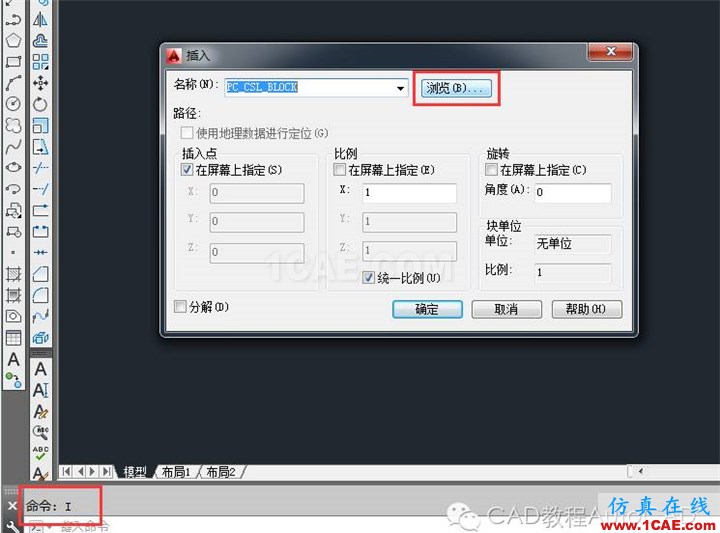

输入快捷键i然后在插入块的对话框中选择“浏览”

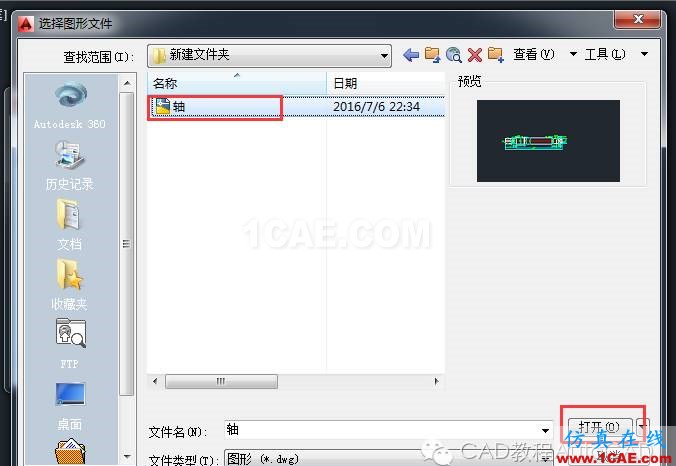

按文件的保存路径找到损坏了的文件并打开

直接点击确定

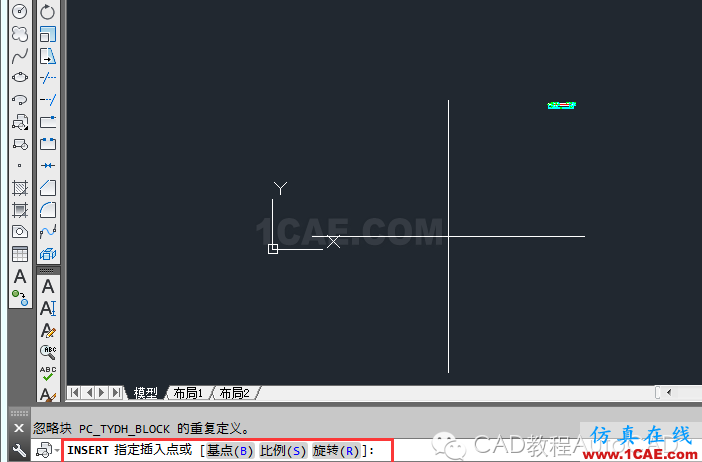

选择插入点,一般任意给定一个点即可

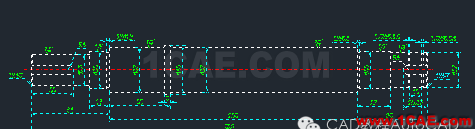

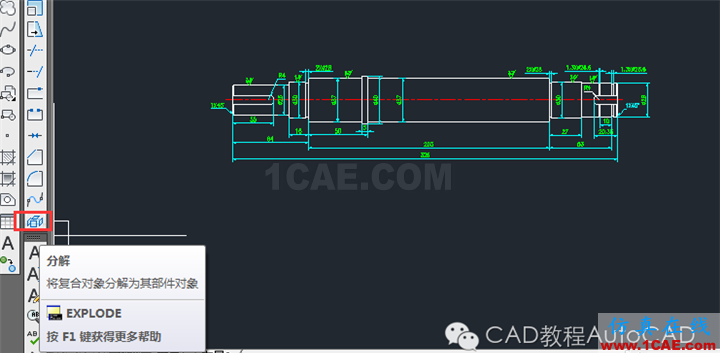

插入后的图如下,现在是一个图块,需要用X分解开

分解一次后的结果如下:

是不是和新画了一张图一样样的呢?抓紧再另存一下就OK了!
