所谓“左手键”就是只用左手使用键盘的左半部敲打命令。主要使用15个字母:Q W E R T A S D F G Z X C V B 及空格键。因为键盘固有的结构,数字小键盘位于键盘的右边,所以在实际绘图中,需要输入尺寸的时候,还是用右手输入方便一些。右手从鼠标挪到数字小键盘,动作幅度也并不大。

将所有快捷键都设置到左手,自然会有些命令的快捷键会跟原命令有较大差别,这些命令只有硬背,好在这种常用的命令并不太多。下面给大家介绍网上流传的一种左手快捷键设置方法。

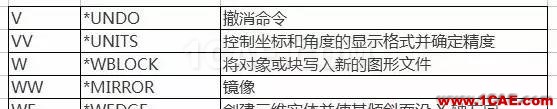

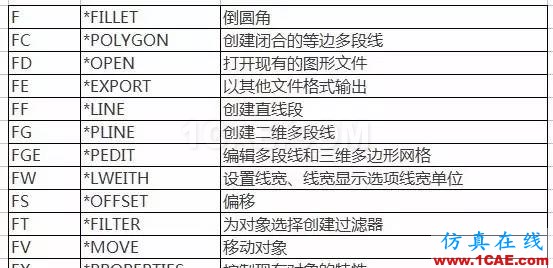

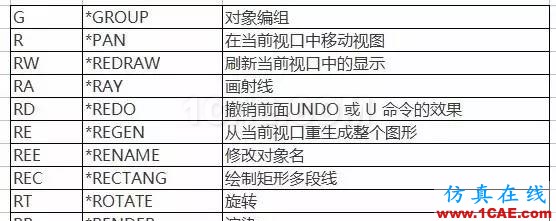

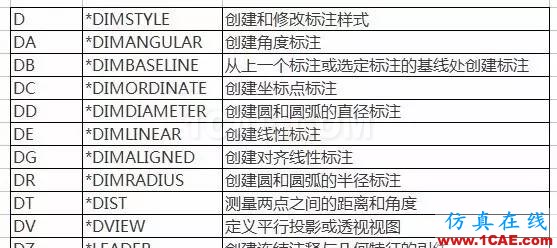

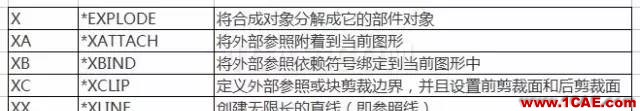

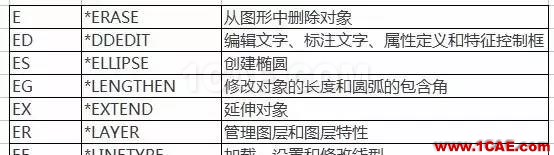

“左手键”快捷命令表

【AutoCAD教程】提高CAD操作效率还得左右手并用AutoCAD仿真分析图片1

【AutoCAD教程】提高CAD操作效率还得左右手并用AutoCAD分析案例图片6

【AutoCAD教程】提高CAD操作效率还得左右手并用AutoCAD分析案例图片7

【AutoCAD教程】提高CAD操作效率还得左右手并用AutoCAD分析案例图片8

【AutoCAD教程】提高CAD操作效率还得左右手并用AutoCAD分析案例图片9

【AutoCAD教程】提高CAD操作效率还得左右手并用AutoCAD应用技术图片10

注:上面表中有些命令设置并不完全是左手键,例如AP(加载应用程序),因为这个命令不会在绘图过程中频繁使用,因此对操作效率影响不算大。还有些快捷键跟原命令差别非常大,例如用R来表示平移(PAN),用FGE来表示Pedit(多段线编辑),刚开始将快捷键换过来的时候,肯定会有些不适应,用一段时间就习惯了。

为了方便大家编辑PGP文件,下面按PGP文件中的格式发一个列表,你只需要讲下面内容复制粘贴到PGP文件中即可。

“左手键”命令别名

A, *ARC

AD, *ATTEDIT
AA, *AREA
AG, *ALIGN
AP, *APPLOAD
AR, *ARRAY
AT, *MATCHPROP
ATT, *ATTDEF
AV, *DSVIEWER

B, *BLOCK
BD, *BOUNDARY
BR, *BREAK

C,         *CIRCLE
CA,        *CAL
CC,        *COPY
CF,        *CHAMFER
CT,        *CUTCLIP
CR,        *COLOR

D,         *DIMSTYLE
DA,        *DIMANGULAR
DB,        *DIMBASELINE
DC,        *DIMORDINATE
DD,        *DIMDIAMETER
DE,        *DIMLINEAR
DG,        *DIMALIGNED
DR,        *DIMRADIUS
DS,        *DSETTINGS
DT,        *DIST
DV,        *DVIEW
DZ,        *LEADER

E, *ERASE
ED,        *DDEDIT
ES,        *ELLIPSE
EG,        *LENGTHEN
EX,        *EXTEND
ER,        *LAYER
EE,        *LINETYPE

F, *FILLET
FC,       *POLYGON
FD,       *OPEN
FE,       *EXPORT
FF,       *LINE
FG,       *PLINE
FGE,      *PEDIT
FW,       *LINEWEITH
FS,       *OFFSET
FT,       *FILTER
FV,       *MOVE
FX,       *PROPERTIES

G, *GROUP

R,        *PAN
RW, *REDRAW
RA,       *RAY
RD,       *REDO
RE,       *REGEN
REE,      *RENAME
REC,      *RECTANG
RT,       *ROTATE
RR,       *RENDER

SA,       *SAVEAS
SV,       *SAVE
SC,       *SCALE
SD,       *DDSELECT
SS,       *HATCH
ST,       *STYLE

T,        *TRIM
TB,       *TOOLBAR
TE,       *TOLERANCE
TT,       *TEXT
TTT,      *MTEXT

V,        *UNDO
VV,       *UNITS
VW,       *VIEW

W,        *WBLOCK
WW,       *MIRROR
WE,       *WEDGE

X,        *EXPLODE
XA,       *XATTACH
XB,       *XBIND
XC,       *XCLIP
XX,       *XLINE
Z,        *ZOOM
ZA,       *ZOOMALL
ZD,       *ZOOMDYNAMIC
ZE,       *ZOOMEXTENTS

将上述别名定义粘贴到PGP文件后,最好将前面快捷键重复的命令删掉。如果坚定了使用左手键,而且不会用到其他命令,可以直接将原来的内容全部替换。
