AutoCAD文件太大怎么缩小前言君

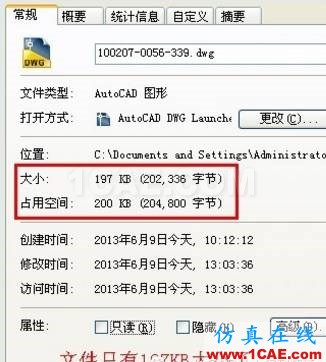

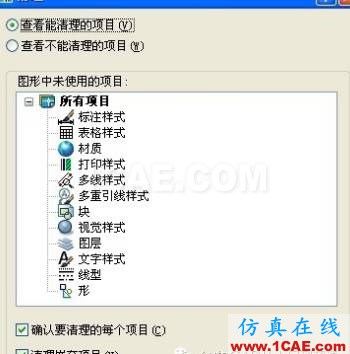

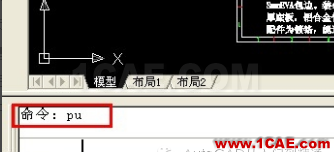

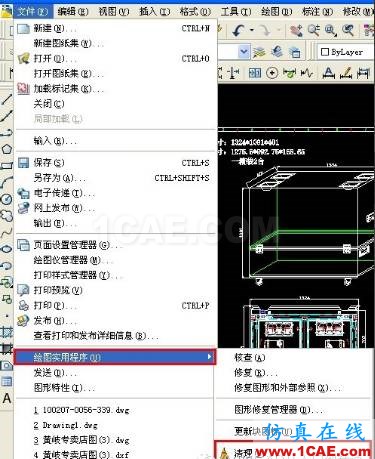

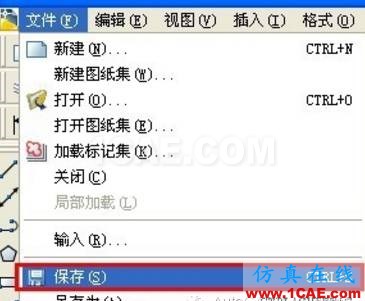

大家在CAD绘图或收到文件时,经常会遇到图素不多但文件很大的情况或者想清理文件中不需要的元素的情况,我们有两种办法解决:1、把图复制到新图纸上;2用PU(purge)清理键来清理图纸。1首先我们按Ctrl+A键选择图纸中所有图素,再按Ctrl+C复制所有的图素,之后点击工具栏上的“文件”下拉菜单中的“新建”新建一张图纸Drawing1,在新建图纸上按Ctrl+V键,再选择插入点,这样新的和原来一模一样的图纸就生成了,我们按Ctrl+S键或点“文件”下拉菜单中的“保存”键,弹出“保存窗口”,点击“保存”就可以了。关闭Drawing1,查看它的属性,我们会发现文件大小只有228KB了。 点击工具栏中的“文件” ,选择下拉菜单中的“绘图实用工具”后面的“清理”选项,快捷键是输入“PU(Purge)”,弹出清理对话框,再点击“全部清理”,清理完成后点“关闭”,再按Ctrl+S或菜单栏“文件”下中的“保存”就可以了。关闭文件,查看属性,发现文件只有197KB大小了。
