一、概述
ANSA是目前国际上公认的最强大的前处理软件,它的高级功能DM模块为用户提供了方便的模型数据管理、模型替换、模型比较、模型更新,主要包括DM Browser、DM Monitor、Compare DMs这几个功能模块。其中Change representation功能能够快速将同一部件的不同部分或不同部件转化为我们需要的mass点或trim mass,方便用户进行模型的修改和替换。
二、案例讲解
1.模块介绍
ANSA中Change representation功能,可以在part模块中DM管理器中,对某一个part进行单独操作和转化,生成我们需要的mass点或GEB-MT点,注意的是如果是同一个部件的不同部位,转化前需要将转化部分单独放一个part,如果是两个part,需要建立或指定两个part间的连接关系,生成的MASS会自动的与之相连。

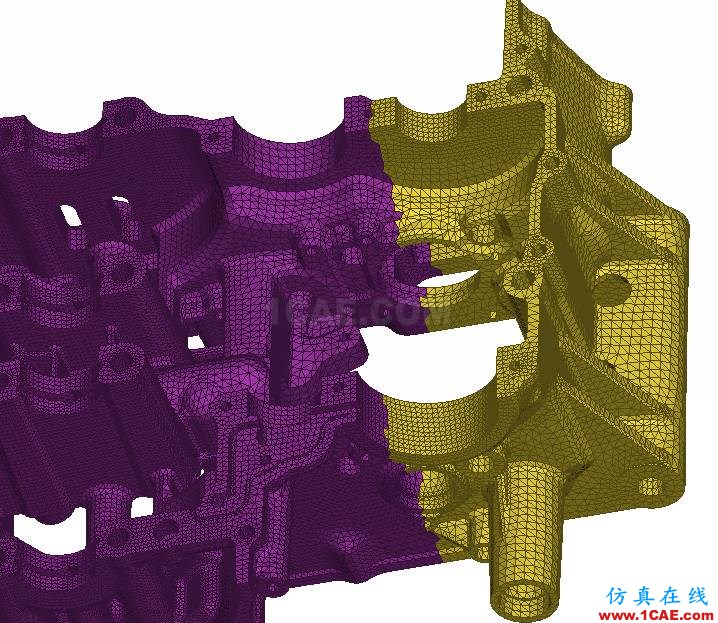

以上紫色部件与粉色部件通过螺栓连接,等效连接形式为MPC和CBEAM,通过Change representation功能可将粉色部件转化为mass点,并自动与紫色部件连接。
2.不同部件操作演示

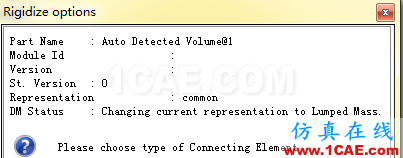

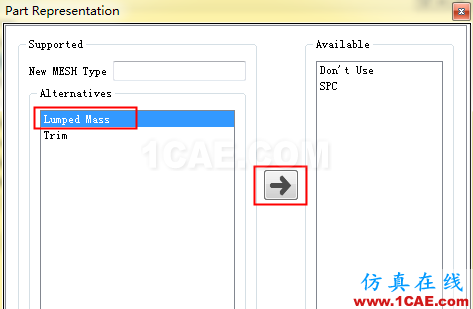

点击PART>IDENTIFY>选择粉色部件part2,part上鼠标右键,弹出DM>Change representation,弹出Part representation对话框。可以自定义连接区域点,或者软件根据模型本身的连接关系创建连接点。然后选择连接单元的类型,软件会根据模型本身的连接关系和装配来自动创建质量点。
3.同一部件不同部位操作演示

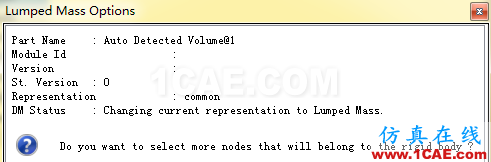

首先将需要转化的部位放入另外新建的part,点击PART>IDENTIFY>选择新建part部分,part上鼠标右键,弹出DM>Changerepresentation,弹出Part representation对话框。选择连接单元,会在模型中心位置自动生成mass点,并与模型耦合连接。
转化前模型

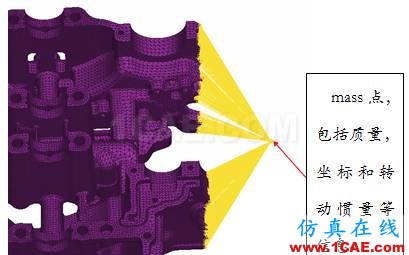

自定转化后模型
