ANSA单元类型转换命令的使用

2017-03-13  by:CAE仿真在线  来源:互联网

ANSA是一个高性能的有限元前后处平台,它具有强大的有限元网格前处理功能,支持结构和流体网格。在处理几何模型和有限元网格的效率和质量方面, ANSA具有很好的速度、适应性和可定制性,并且模型规模没有软件限制,而其他很多有限元前处理软件在读取复杂的大规模模型数据时需要很长时间,而且很多情况下并不能够成功导入模型,致使后续的CAE分析工作无法进行。ANSA强大的几何处理能力使其可以很快读取那些结构非常复杂、规模非常庞大的模型数据,从而大大提高了CAE分析工程师的工作效率,也使得很多应用其他前后处理软件很难解决甚至根本不能解决的问题迎刃而解。

在进行前处理过程中,难免要对各种单元类型进行修改,ansa中提供了ChangeType工具(如下图所示)来帮助CAE工程来进行快速的单元类型转换,该工具提供了一维、二维、三维单元三大类单元的转换。

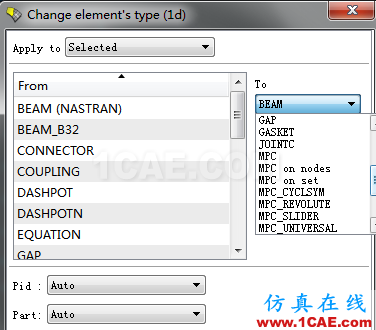

一维单元的转换包括beam、coupling、MPC、spring等等,常用的单元类型都能够找到,经过转换之后一些通用的参数信息自动进行了转换,不需要进行二次的设置。

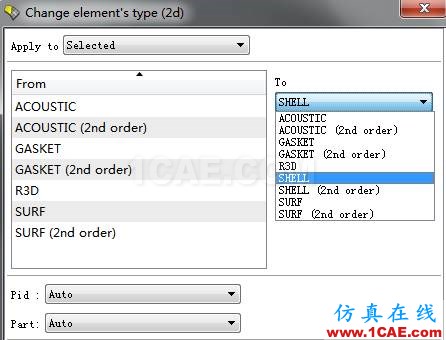

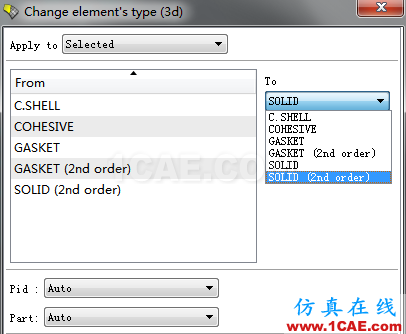

同样的,对于二维和三维单元的转换,ANSA也提供了丰富的单元类型。

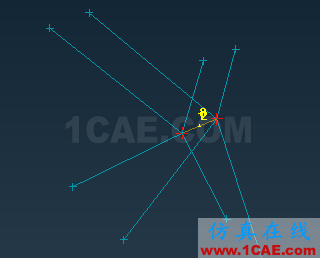

如图所示,是RB3-BEAM-RB3类型的焊点,现在通过转换工具转换成纯刚体的连接形式:

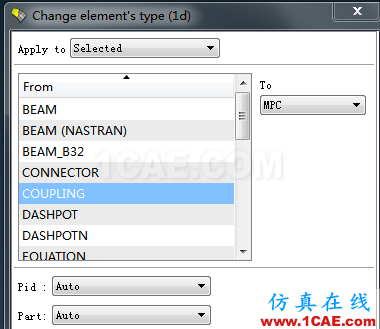

打开一维单元转换工具,将to选项设置为MPC形式,在From中选着coupling形式,然后选中需要转换的单元,点击Apply,即可完成coupling的转换。

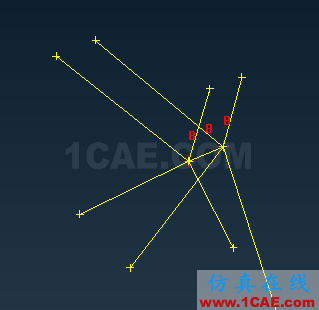

用同样的方法,完成Beam到MPC的转换。转换完成后的效果如下图所示。
