近年来,由于复合材料的轻量、高性能等优势,在工业中得到广泛使用,本文主要对复合材料铺层在ANSA中的建模方法进行介绍。
1、 导入模型并转为层合版类型
将壳模型导入ANSA,通过PID发现其类型为SHELL_SECTION,新建一个PID,类型选择LAMINATE,在弹出的对话框中设置纤维的材料属性。然后通过MESH→Macros下的Set PID将导入模型的PID换为新建的PID。并在MID中设置铺层的材料参数。删除原来PID。
2、 划分网格并显示材料方向

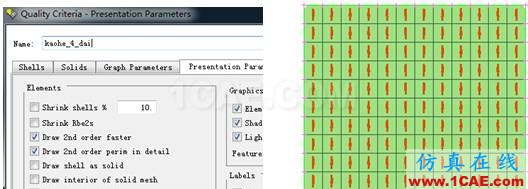

在MESH→perimeters下设置单元长度,MESH→generation下进行网格划分。打开菜单栏Utilities下的Quality Criteria(F11),勾选材料方向,如下图:
3、 建立铺层
在deck面板下选择abaqus,Auxiliaries下选择LAMINATE→NEW by Meger Zones,默认选项选择需要定义为复合材料的模型后点击OK,弹出窗口中继续点击OK。
在新弹出的对框框中定义层合板的方向,可根据模型进行方向的多种选择,其余参数这里不做定义,在MID中对铺层进行定义材料参数。

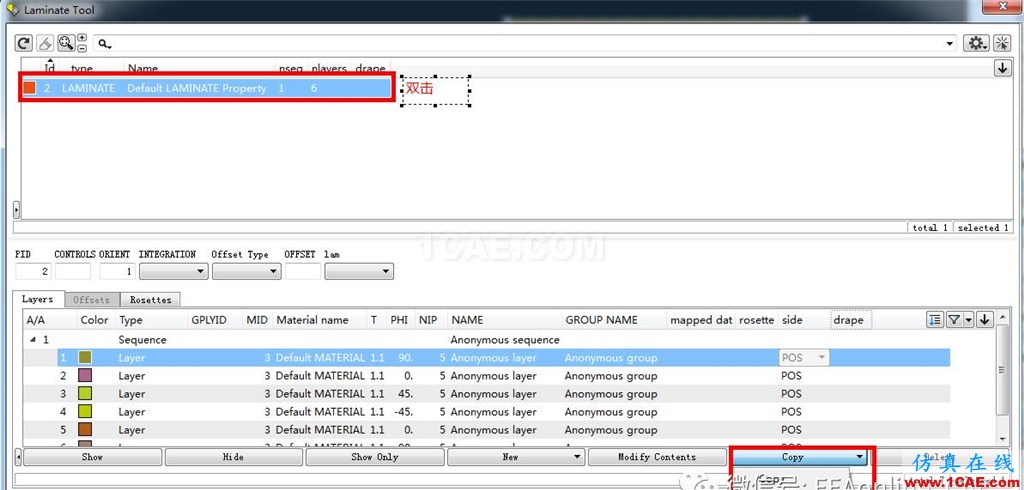

选择LAMINATE下的list,按上图,双击层合版名称,然后出现一层铺层,输入MID(材料编号)、T(每一层铺层的厚度)、PHI(角度)、NIP(每层铺层厚度方向的积分点个数),然后选中铺层进行复制,得到多层铺层。

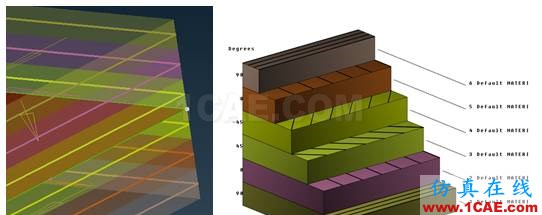

选中所有或者部分铺层,将显示铺层的厚度以及方向。如下左图;右键点击层合版名称,选择generate report,在打开的报告中点击pcomp1下面任意蓝色链接,显示出每层铺层的方向以及材料。如下右图。
