ANSA强大的焊缝连接技术

2017-03-13  by:CAE仿真在线  来源:互联网

一、概述

ANSA软件是一个功能非常强大,速度高效的有限元前处理软件。它提供了多种连接装配方法,便于用户的选择。焊缝连接是汽车、航天航空连接中经常用到的,ANSA软件拥有强大的焊缝连接方法,可用于多种连接情况。下面将介绍ANSA软件中焊缝的几种生成方法,包括MPC单元连接,壳单元连接和体单元连接。

二、焊缝生成方法

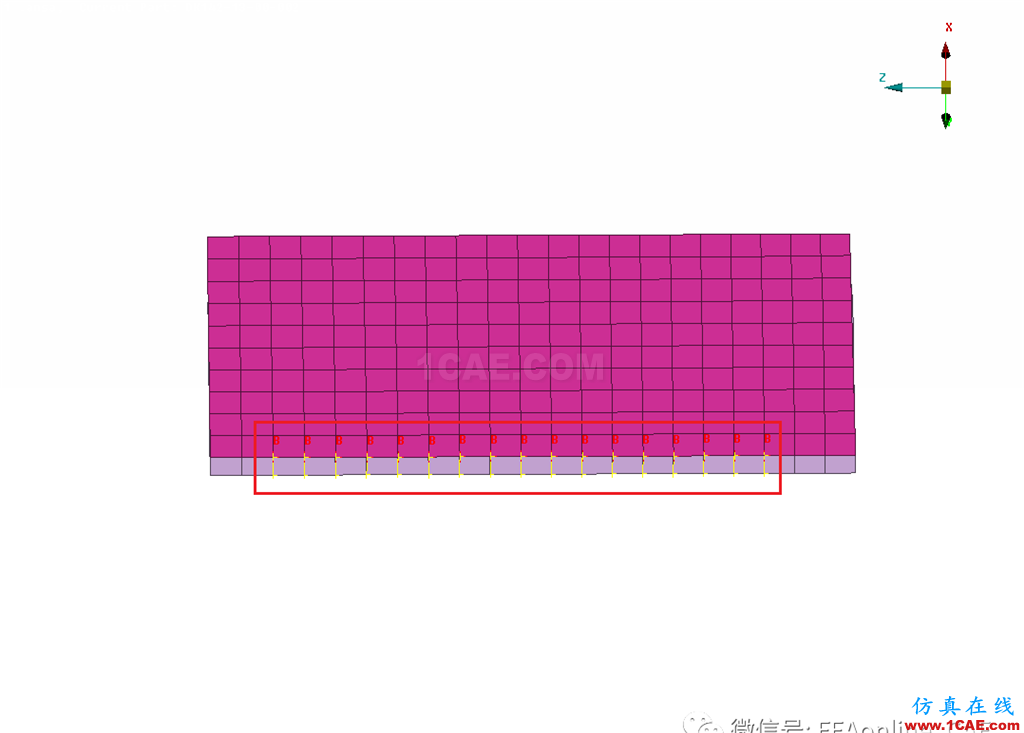

1.采用刚性单元连接

在ANSA-ABAQUS面板下刚性连接采用MPC进行连接。

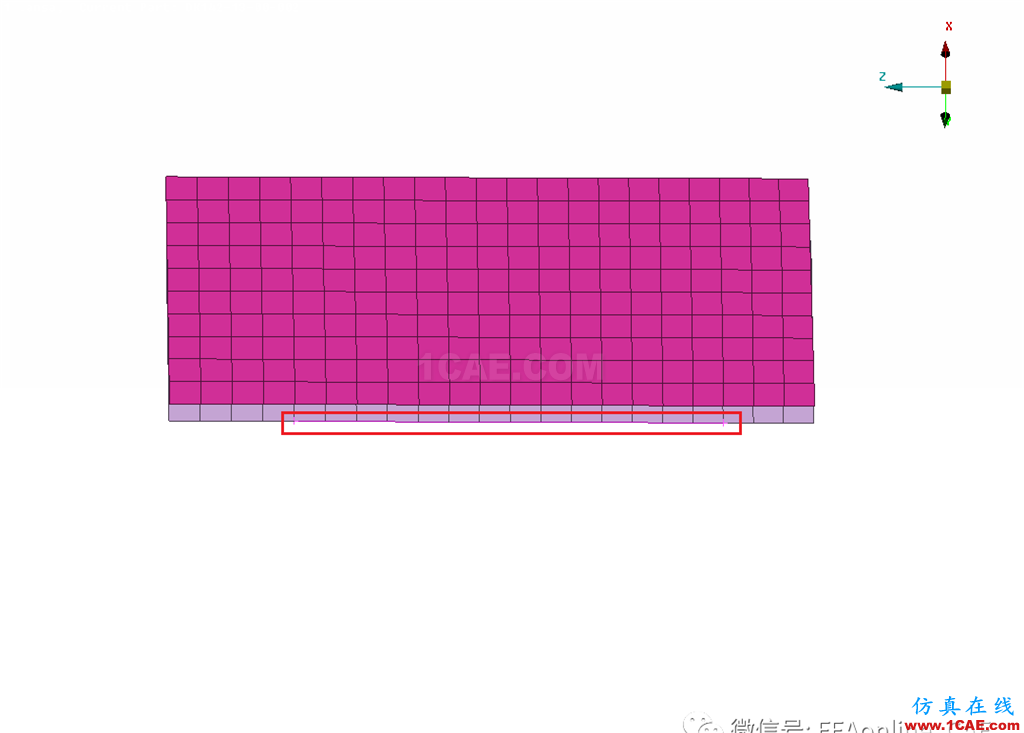

(1)在MESH面板下ShellMesh>Project>Edges命令保证上下边节点对应;

(2)在ANSA-ABAQUS面板下选择CONSTRAINTS>MPC>

RIGIDS>TwoNodes,选择要进行焊缝连接的两条边,中键确定。

这样,就可以用MPC刚性连接表示焊缝。

2.采用共节点单元连接

(1)在MESH面板下ShellMesh>Project>Edges命令保证上下边节点对应;

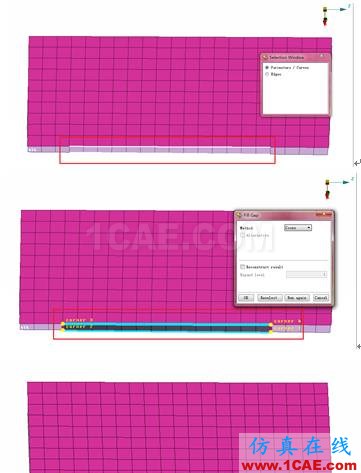

(2)在MESH面板下Shell Mesh>Fill>Manual下,选择要焊接的两条边,中键确认,点击OK即可。

这样就可以用壳单元表示一条焊缝的连接。

3.采用六面体单元连接

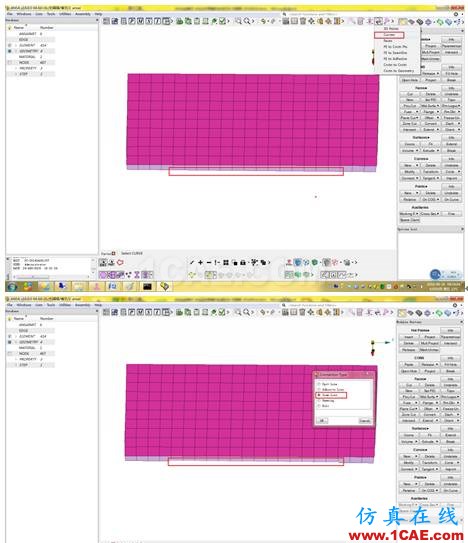

(1)在Top面板下在要进行焊缝连接的一条边建立Curves曲线。

(2)在工具栏中选择Convert>Curves,中键确认,选择SeamLine,点击OK。Curves曲线即转化为了焊线。

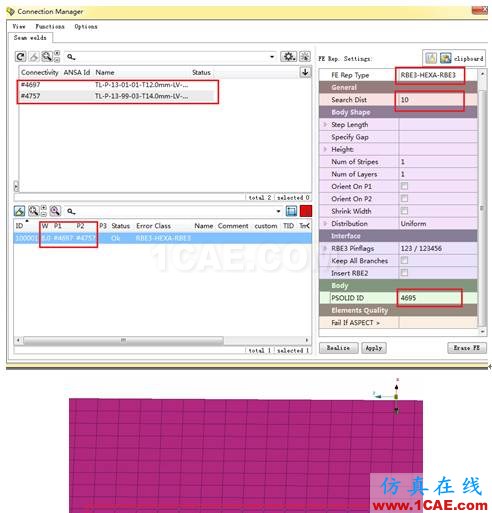

(3)点击Connection Manager选择焊线,中键确认。在出现的Connection Manager窗口中设置要焊接的两个面,并设置FE Rep Type为RBE3-HEXA-HBE3。点击realize,即可生成焊缝。
